Siemens GLB341.9E Elektromotorik Rotary Aktüatör
GLB341.9E, ball vana için elektromotorik rotary aktüatör; springsiz geri dönüş, AC 230 V, 2/3 pozisyon kontrolü, 10 Nm, 150 s konumlandırma süresi.
GLB341.9E, ball vana uygulamaları için Siemens kalitesinde elektromotorik rotary aktüatördür. Springsiz geri dönüş özelliğiyle güvenilir konumlandırma sağlar. AC 230 V besleme ile geniş entegrasyon kolaylığı sunar ve 2-pozisyon/3-pozisyon kontrolü ile vana konumunu hassas şekilde belirler.
0.9 m kablo uzunluğu ön bağlantı sayesinde montaj esnekliği sunar ve hızlı devreye alma olanağı verir. Tork 10 Nm ve 90° dönüş açısı ile kompakt bir tasarımda güvenilir performans sağlar. Güç tüketimi 5.5 VA, 1.8 W olarak dikkat çeker; sessiz çalışma için tasarlanmış olan Quiet power değeri 0.9 W olarak öne çıkar.
Bu aktüatör IP54 koruma sınıfına sahiptir ve -32 ila 55 °C aralığında güvenilir çalışır. 5–95 % r.h. nem ortamında da kararlı performans gösterir. Montaj pozisyonu Upright to horizontal olarak belirtilmiş ve boyutları 88 x 112 x 143 mm ile kompakt bir form sunar.
Kullanım alanları HVAC, proses kontrolü ve vana yönetimi gibi endüstriyel uygulamalarda güvenilirlik ve uzun ömür sağlar. Konum geri bildirimi bulunmayan bu seri, 100000 tam döngü ve 5000000 yarı döngü kapasitesi ile yoğun kullanımda bile dayanıklıdır. 230 V AC çalışma gerilimi ile doğrudan entegrasyon kolaylığı sunar.
Teknik Özellikler
- Torque: 10 Nm
- Angular rotation: 90°
- Power consumption: 5.5 VA, 1.8 W, Quiet power: 0.9 W
- Positioning time: 150 s
- Cable length: 0.9 m
- Positioning signal: 2-position/3-position
- Spring return function: No
- Degree of protection: IP54
- Ambient temperature, operation: -32…55 °C
- Ambient humidity, operation: 5…95 % r.h.
- Dimensions (W x H x D): 88 x 112 x 143 mm
- Mounting position: Upright to horizontal
- Operating voltage: AC 230 V
- Position feedback: None
- Auxiliary switch: Number of full cycles 100000
- Number of partial cycles: 5000000
- Rated impulse voltage: 4000 V
- Type of action: 1: Pollution degree
- 3: Mounting location interior, weather-protected
- Accessories (single selection)
Ürün künyesi
- Kategori Aktüatörler
- Marka Siemens
- Model GLB341.9E
- Besleme gerilimi AC 230 V
- Kontrol tipi 2/3 konumlu
- Koruma sınıfı (IP) IP54
- Yay geri dönüş Yok
- Dönme momenti 10 Nm
- Çalışma süresi 150 s / 90°
- Kablo uzunluğu 0,9 m
- Dönüş açısı 90°
- Ortam sıcaklığı -32…55 °C
- SKU S55499-D205
- Barkod 7612914105875
Teknik özellikler
| Besleme gerilimi | AC 230 V |
|---|---|
| Kontrol tipi | 2/3 konumlu |
| Koruma sınıfı (IP) | IP54 |
| Yay geri dönüş | Yok |
| Dönme momenti | 10 Nm |
| Çalışma süresi | 150 s / 90° |
| Kablo uzunluğu | 0,9 m |
| Dönüş açısı | 90° |
| Ortam sıcaklığı | -32…55 °C |
Değerler üretici föyünden girilmiştir. Seçiminizden emin değilseniz mühendis desteğimize danışabilirsiniz — ücretsizdir.
Teknik dokümanlar
Üreticinin yayımladığı orijinal belgeler: teknik föy, montaj ve kullanım kılavuzları, uygunluk beyanları ve çizimler. Dosyalar değiştirilmeden, kendi sunucumuzdan sunulur.
Teknik föy 1
Montaj kılavuzu 3
Uygunluk beyanı / sertifika 4
CAD / BIM 1
Belgeler üreticinin yayımladığı dildedir. Türkçe teknik destek ya da uygulama sorunuz için mühendislerimize yazın — ücretsizdir. Belgelerin tüm hakları üreticisi Siemens’e aittir.
Bu ürün hangi ürünlerle çalışır?
Aşağıdaki liste doğrulanmış uyumluluk bilgisidir, benzer ürün önerisi değildir. İlişki iki yönlüdür: karşı ürünün sayfasında da bu ürün listelenir.
VBI60.25-16T - 3 Yönlü Küresel Vana, İç Dişli, DN25, PN40, kvs 16
VBI60.40-49T – Siemens 3 Yollu Küresel Vana, İç Dişli
VBI60.32-25T - Siemens İç Dişli 3 Yollu Küresel Vana DN32 PN40

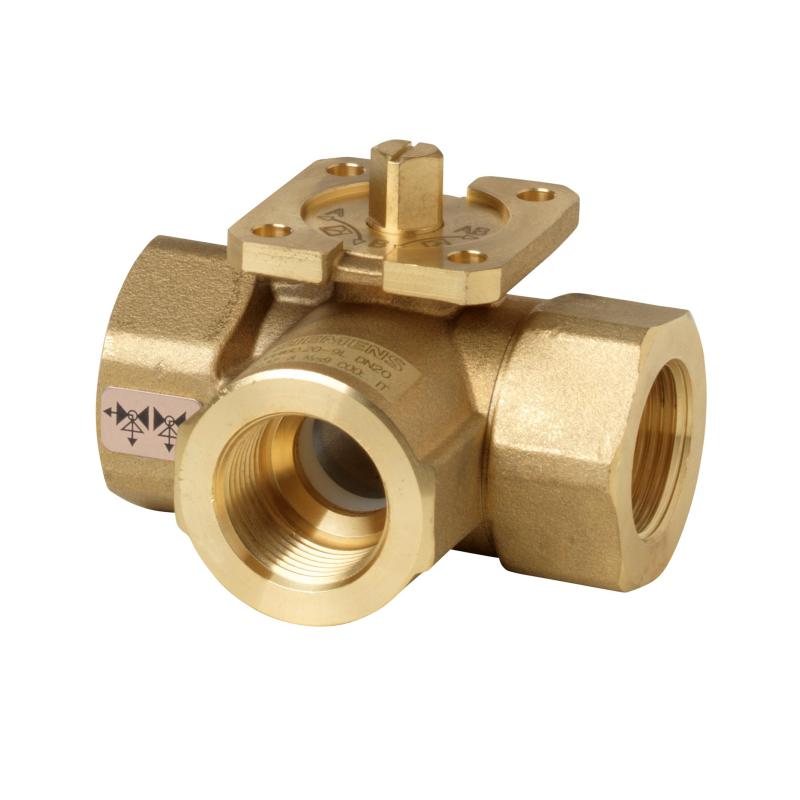

VBI60.15-12T İç Dişli 3 Yollu Yön Değiştirme Küresel Vanası (DN15, PN40, kvs 12)

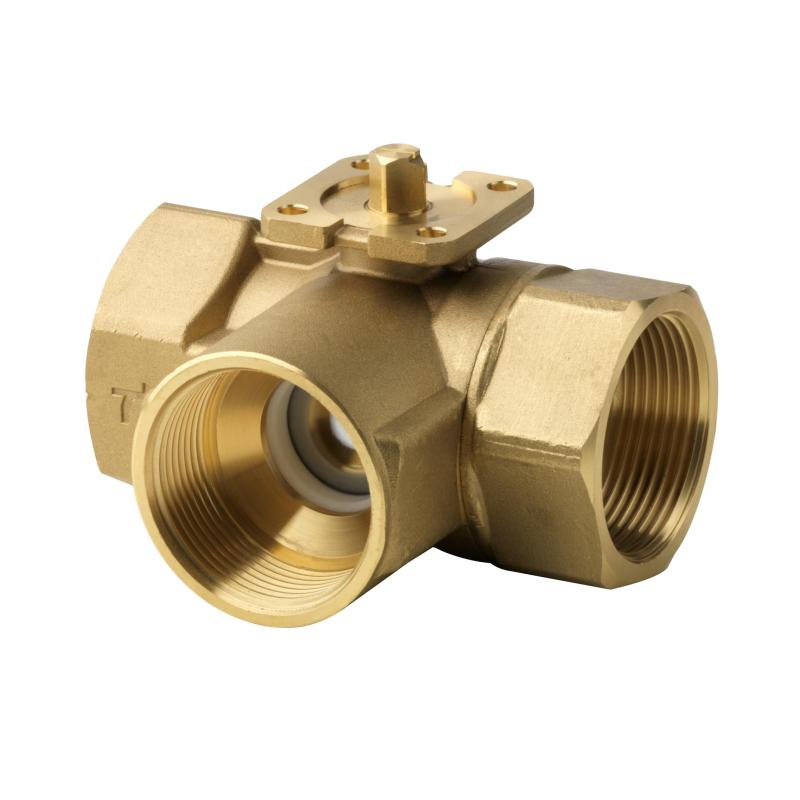

VBI61.32-16 İç Dişli 3 Yollu Kontrol Küresel Vanası (DN32, PN40, kvs 16, eşit yüzdeli)
VBI61.50-63 İç Dişli 3 Yollu Kontrol Küresel Vanası (DN50, PN40, kvs 63, eşit yüzdeli)
VAI61.50-63 İç Dişli 2 Yollu Kontrol Küresel Vanası (DN50, PN40, kvs 63, eşit yüzdeli)
VAI61.32-16 İç Dişli 2 Yollu Kontrol Küresel Vanası (DN32, PN40, kvs 16, eşit yüzdeli)
VBI60.50-73T İç Dişli 3 Yollu Yön Değiştirme Küresel Vanası (DN50, PN40, kvs 73)
VAI60.40-68 İç Dişli 2 Yollu Küresel Vana (DN40, PN40, kvs 68, açma-kapama)
VAI60.50-96 İç Dişli 2 Yollu Küresel Vana (DN50, PN40, kvs 96, açma-kapama)
VAI60.20-22 İç Dişli 2 Yollu Küresel Vana (DN20, PN40, kvs 22, açma-kapama)
VAI60.25-22 İç Dişli 2 Yollu Küresel Vana (DN25, PN40, kvs 22, açma-kapama)
VAI60.32-35 İç Dişli 2 Yollu Küresel Vana (DN32, PN40, kvs 35, açma-kapama)
