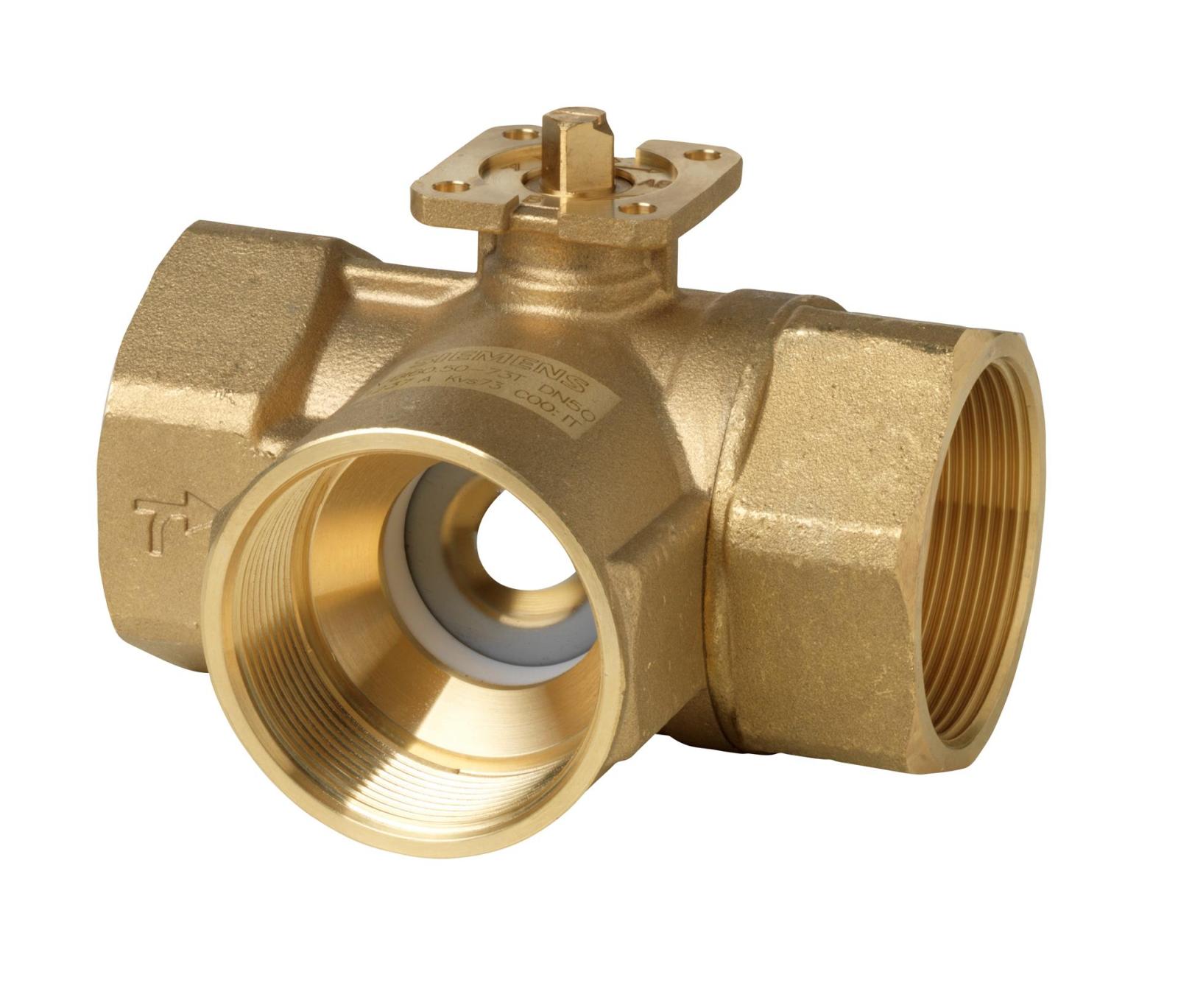

Siemens VBI60.50-73T İç Dişli 3 Yollu Yön Değiştirme Küresel Vanası (DN50, PN40, kvs 73)
DN50 iç dişli 3 yollu yön değiştirme küresel vanası; HVAC tesislerinde kapalı devrelerde changeover için kullanılır. PN40, kvs 73 m³/h, Rp 2", -10…120 °C.
VBI60.50-73T, ısıtma, havalandırma ve iklimlendirme (HVAC) tesislerinde yön değiştirme (changeover) vanası olarak kullanılan, iç dişli bağlantılı 3 yollu küresel vanadır. DN50 nominal çap, PN40 basınç sınıfı ve kvs 73 m³/h değerine sahiptir; kapalı devreler içindir.
Rp.. iç dişli bağlantıları ISO 7-1'e uygundur (Rp 2"). Ana yolda sızdırmazlık EN 60534-4 L/1'e göre sınıf 4'ten daha iyidir, bypass sızıntısı kvs değerinin %1'i düzeyindedir. 90° dönüşlü vana Siemens GMA.., GLB.. ve uyumlu döner aktüatörlerle motorlu hale getirilir.
Soğutma suyu, soğuk su, antifrizli su ile düşük ve yüksek sıcaklıklı sıcak su için uygundur. Akışkan sıcaklığı -10…120 °C, izin verilen çalışma basıncı 1600 kPa; gövde pirinç CW602N (DZR), iç takım krom kaplı DZR pirinçtir.
Öne Çıkan Özellikler
- HVAC tesislerinde yön değiştirme (changeover) uygulamaları için
- ISO 7-1'e uygun Rp.. iç dişli bağlantı
- DN50, PN40, kvs 73 m³/h
- Bypass sızıntısı: kvs değerinin %1'i
- Akışkan sıcaklığı -10…120 °C
- Pirinç CW602N (DZR) gövde
- 90° dönüş açısı, Siemens küresel vana aktüatörleriyle uyumlu
Teknik Özellikler
| Dönüş açısı | 90° |
|---|---|
| Sızdırmazlık oranı | EN 60534-4 L/1'e göre su sızdırmaz, sınıf 4'ten daha iyi |
| Bypass sızdırmazlık oranı | kvs değerinin %1'i |
| Nominal çap (DN) | 50 |
| kvs | 73 m³/h |
| Akışkan | Soğutma suyu, soğuk su, antifrizli su, düşük sıcaklıklı sıcak su, yüksek sıcaklıklı sıcak su |
| Akışkan sıcaklığı | -10…120 °C |
| İzin verilen çalışma basıncı | 1600 kPa |
| Gövde malzemesi | Pirinç CW602N (DZR) |
| İç takım malzemesi | Çinko kaybına dayanıklı sıcak preslenmiş pirinç (DZR), CW602N, krom kaplama |
| Basınç sınıfı | PN40 |
| Bağlantı dişi | Rp 2" |
| Δp maks. (GMA../GLB..9E ile) | 350 kPa |
Aksesuarlar ve Uyumlu Ürünler
- GMA121.9E — Küresel vanalar için yay geri dönüşlü elektromotorik döner aktüatör, AC/DC 24 V, 2 konumlu, 7 Nm, 90/15 s
- GMA321.9E — Küresel vanalar için yay geri dönüşlü elektromotorik döner aktüatör, AC 230 V, 2 konumlu, 7 Nm, 90/15 s
- GLB141.9E — Küresel vanalar için yay geri dönüşsüz elektromotorik döner aktüatör, AC/DC 24 V, 2/3 konumlu, 10 Nm, 150 s
- GLB341.9E — Küresel vanalar için yay geri dönüşsüz elektromotorik döner aktüatör, AC 230 V, 2/3 konumlu, 10 Nm, 150 s
- GLB111.9E/MO — Elektromotorik döner aktüatör, AC 24 V, 10 Nm, 150 s, Modbus RTU
- GLB111.9E/KN — DN50'ye kadar kontrol küresel vanaları için KNX elektromotorik döner aktüatör
- GLB161.9E — Küresel vanalar için yay geri dönüşsüz elektromotorik döner aktüatör, AC/DC 24 V, DC 0/2…10 V, 10 Nm, 150 s
- GLB161.9E/MO — Küresel vanalar için yay geri dönüşsüz elektromotorik döner aktüatör, 10 Nm
- GLB161.9E/FX — Küresel vanalar için yay geri dönüşsüz elektromotorik döner aktüatör, AC/DC 24 V, DC 0/2…10 V, 10 Nm, 150 s
Ürün künyesi
- Kategori 3 Yollu Dişli Vana Gövdesi
- Marka Siemens
- Model VBI60.50-73T
- Nominal çap (DN) DN50
- Basınç sınıfı (PN) PN40
- kvs değeri 73
- Yol sayısı 3
- Bağlantı tipi İç dişli
- Gövde malzemesi Pirinç DZR
- Dönüş açısı 90°
- Bağlantı dişi Rp 2"
- Akışkan sıcaklığı -10…120 °C
- Akışkan tipi Soğutma suyu, Glikollü su, Sıcak su, Kızgın su
- SKU BPZ:VBI60.50-73T
- Barkod 7612914092755
Teknik özellikler
| Nominal çap (DN) | DN50 |
|---|---|
| Basınç sınıfı (PN) | PN40 |
| kvs değeri | 73 m³/h |
| Yol sayısı | 3 |
| Bağlantı tipi | İç dişli |
| Gövde malzemesi | Pirinç DZR |
| Dönüş açısı | 90° |
| Bağlantı dişi | Rp 2" |
| Akışkan sıcaklığı | -10…120 °C |
| Akışkan tipi | Soğutma suyu |
| Akışkan tipi | Glikollü su |
| Akışkan tipi | Sıcak su |
| Akışkan tipi | Kızgın su |
Değerler üretici föyünden girilmiştir. Seçiminizden emin değilseniz mühendis desteğimize danışabilirsiniz — ücretsizdir.
Teknik dokümanlar
Üreticinin yayımladığı orijinal belgeler: teknik föy, montaj ve kullanım kılavuzları, uygunluk beyanları ve çizimler. Dosyalar değiştirilmeden, kendi sunucumuzdan sunulur.
Teknik föy 1
Montaj kılavuzu 2
Uygunluk beyanı / sertifika 2
CAD / BIM 1
Belgeler üreticinin yayımladığı dildedir. Türkçe teknik destek ya da uygulama sorunuz için mühendislerimize yazın — ücretsizdir. Belgelerin tüm hakları üreticisi Siemens’e aittir.
Bu ürün hangi ürünlerle çalışır?
Aşağıdaki liste doğrulanmış uyumluluk bilgisidir, benzer ürün önerisi değildir. İlişki iki yönlüdür: karşı ürünün sayfasında da bu ürün listelenir.
GLB341.9E Elektromotorik Döner Aktüatör (Küresel Vanalar için, Yay Geri Dönüşsüz, AC 230 V, 2/3 Konumlu, 10 Nm, 150 s)
GLB341.9E Elektromotorik Rotary Aktüatör
Uyumluluk tablosu
| Ürün | Stok kodu | Öne çıkan değerler | Durum |
|---|---|---|---|
| GLB161.9E Elektromotorik Döner Aktüatör (Küresel Vanalar için, Yay Geri Dönüşsüz, AC/DC 24 V, 10 Nm, 150 s) | S55499-D402 | Besleme AC/DC 24 V · Kontrol 3 konumlu · Moment 10 Nm | ✓ Uyumlu |
| GLB341.9E Elektromotorik Döner Aktüatör (Küresel Vanalar için, Yay Geri Dönüşsüz, AC 230 V, 2/3 Konumlu, 10 Nm, 150 s) | S55499-D392 | Besleme AC 230 V · Kontrol 2/3 konumlu · Moment 10 Nm | ✓ Uyumlu |
| GLB341.9E Elektromotorik Rotary Aktüatör | S55499-D205 | Besleme AC 230 V · Kontrol 2/3 konumlu · Moment 10 Nm | ✓ Uyumlu |
