DN40 iç dişli 2 yollu küresel vana; HVAC tesislerinde kapalı devrelerde açma-kapama için kullanılır. PN40, kvs 68 m³/h, Rp 1½", -10…120 °C akışkan sıcaklığı.

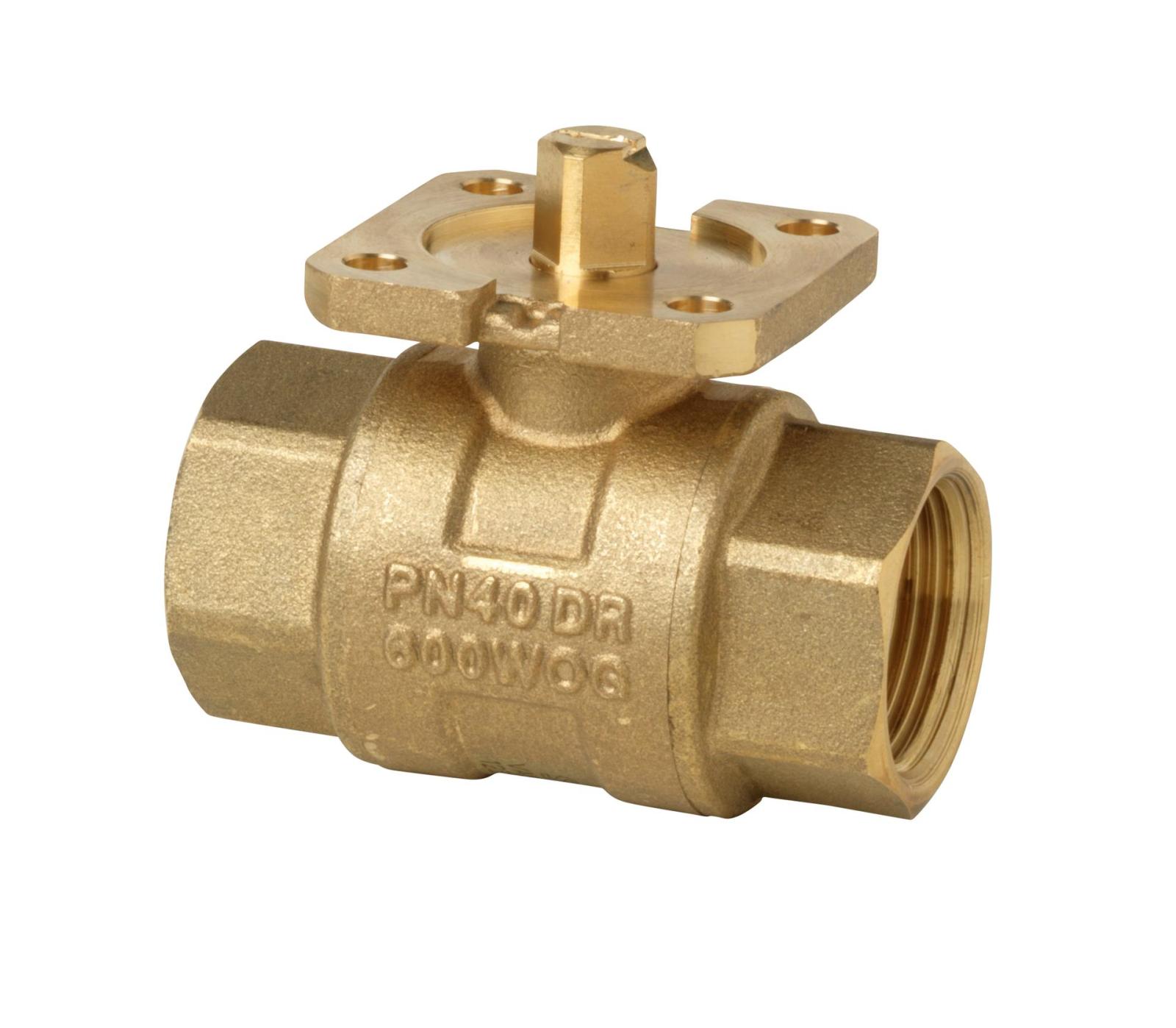

VAI60.40-68, ısıtma, havalandırma ve iklimlendirme (HVAC) tesislerinde açma-kapama vanası olarak kullanılan, iç dişli bağlantılı 2 yollu küresel vanadır. DN40 nominal çap, PN40 basınç sınıfı ve kvs 68 m³/h akış katsayısına sahiptir; kapalı devrelerde kullanım içindir.
Rp.. iç dişli bağlantıları ISO 7-1'e uygundur (Rp 1½"). Gövde pirinç CW602N (DZR) malzemeden, iç takım krom kaplı DZR pirinçten üretilmiştir. 90° dönüş açısıyla çalışan vana, Siemens GMA.., GLB.., GQD.., GSD.. ve GDB.. serisi döner aktüatörlerle motorlu hale getirilebilir.
Soğutma suyu, soğuk su, antifrizli su ile düşük ve yüksek sıcaklıklı sıcak su için uygundur; akışkan sıcaklığı aralığı -10…120 °C, izin verilen çalışma basıncı 1600 kPa değerindedir.
| Dönüş açısı | 90° |
|---|---|
| Sızdırmazlık oranı | EN 60534-4 L/1'e göre su sızdırmaz, sınıf 5'ten daha iyi |
| Nominal çap (DN) | 40 |
| kvs | 68 m³/h |
| Akışkan | Soğutma suyu, soğuk su, antifrizli su, düşük sıcaklıklı sıcak su, yüksek sıcaklıklı sıcak su |
| Akışkan sıcaklığı | -10…120 °C |
| İzin verilen çalışma basıncı | 1600 kPa |
| Gövde malzemesi | Pirinç CW602N (DZR) |
| İç takım malzemesi | Çinko kaybına dayanıklı sıcak preslenmiş pirinç (DZR), CW602N, krom kaplama |
| Basınç sınıfı | PN40 |
| Bağlantı dişi | Rp 1½" |
| Δp maks. (GMA../GLB..9E ile) | 350 kPa |
| Δp kapama (GMA../GLB..9E ile) | 800 kPa |
| Nominal çap (DN) | DN40 |
|---|---|
| Basınç sınıfı (PN) | PN40 |
| kvs değeri | 68 m³/h |
| Yol sayısı | 2 |
| Bağlantı tipi | İç dişli |
| Gövde malzemesi | Pirinç DZR |
| Dönüş açısı | 90° |
| Bağlantı dişi | Rp 1½" |
| Akışkan sıcaklığı | -10…120 °C |
| Akışkan tipi | Soğutma suyu |
| Akışkan tipi | Glikollü su |
| Akışkan tipi | Sıcak su |
| Akışkan tipi | Kızgın su |
Değerler üretici föyünden girilmiştir. Seçiminizden emin değilseniz mühendis desteğimize danışabilirsiniz — ücretsizdir.
Üreticinin yayımladığı orijinal belgeler: teknik föy, montaj ve kullanım kılavuzları, uygunluk beyanları ve çizimler. Dosyalar değiştirilmeden, kendi sunucumuzdan sunulur.
Belgeler üreticinin yayımladığı dildedir. Türkçe teknik destek ya da uygulama sorunuz için mühendislerimize yazın — ücretsizdir. Belgelerin tüm hakları üreticisi Siemens’e aittir.
Aşağıdaki liste doğrulanmış uyumluluk bilgisidir, benzer ürün önerisi değildir. İlişki iki yönlüdür: karşı ürünün sayfasında da bu ürün listelenir.
| Ürün | Stok kodu | Öne çıkan değerler | Durum |
|---|---|---|---|
| GLB161.9E Elektromotorik Döner Aktüatör (Küresel Vanalar için, Yay Geri Dönüşsüz, AC/DC 24 V, 10 Nm, 150 s) | S55499-D402 | Besleme AC/DC 24 V · Kontrol 3 konumlu · Moment 10 Nm | ✓ Uyumlu |
| GLB341.9E Elektromotorik Döner Aktüatör (Küresel Vanalar için, Yay Geri Dönüşsüz, AC 230 V, 2/3 Konumlu, 10 Nm, 150 s) | S55499-D392 | Besleme AC 230 V · Kontrol 2/3 konumlu · Moment 10 Nm | ✓ Uyumlu |
| GLB341.9E Elektromotorik Rotary Aktüatör | S55499-D205 | Besleme AC 230 V · Kontrol 2/3 konumlu · Moment 10 Nm | ✓ Uyumlu |
