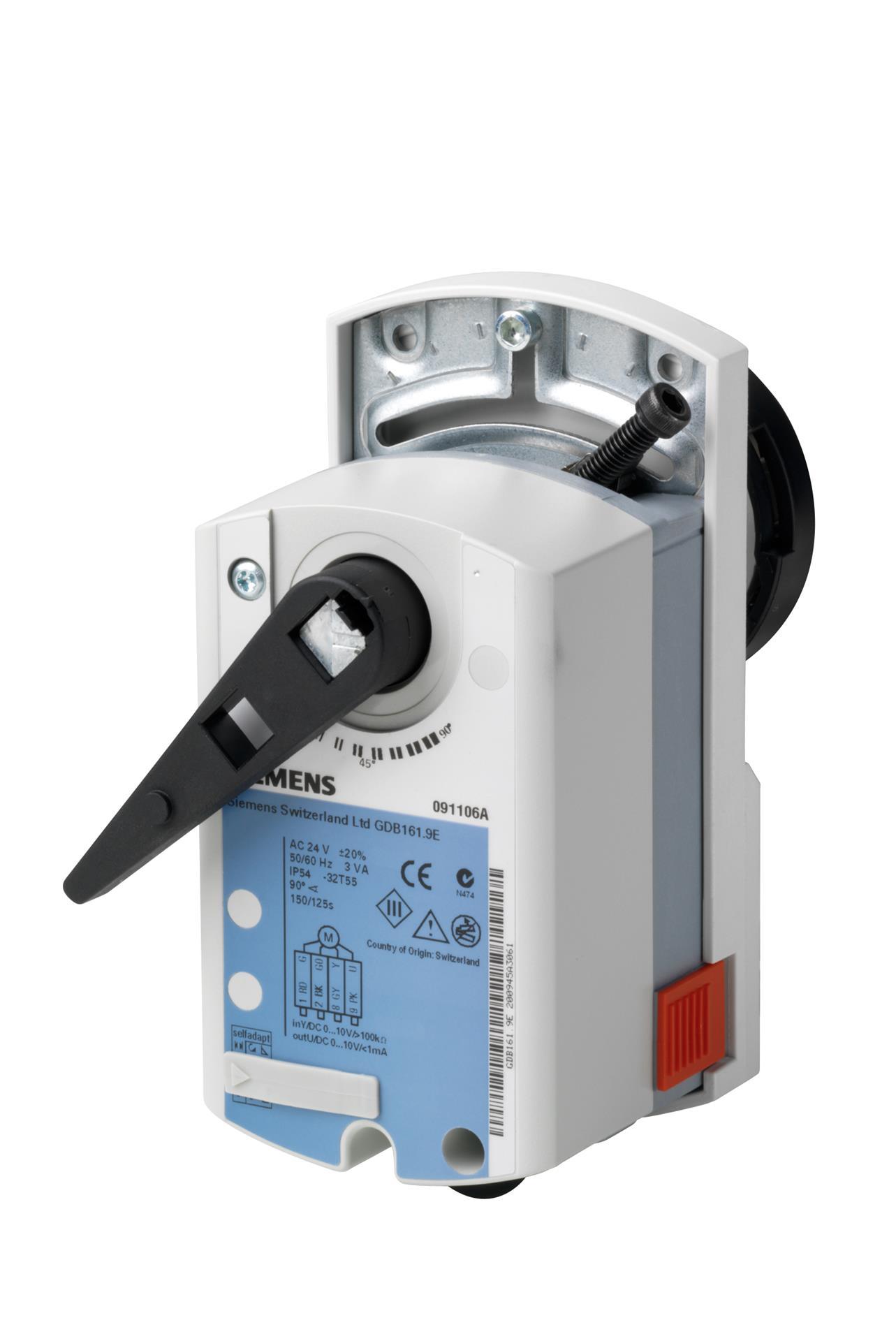

Siemens GDB161.9E Elektromotorik Döner Aktüatör (Küresel Vanalar için, Yay Geri Dönüşsüz, AC/DC 24 V, DC 0/2-10 V, 5 Nm, 150 s)
Besleme
AC/DC 24 V
Kontrol
Modülasyonlu DC 0/2…10 V
Moment
5 Nm
Ölçüler
88 x 112 x 143 mm
Koruma
IP54
Siemens küresel vanaları için yay geri dönüşsüz elektromotorik döner aktüatör. 5 Nm dönme momenti, 90° dönüş, AC/DC 24 V besleme, DC 0/2…10 V sinyal ve 150 s süre.
GDB161.9E, Siemens küresel vanalarını sürmek için tasarlanmış, yay geri dönüşsüz elektromotorik döner aktüatördür. 5 Nm dönme momenti ve 90° dönüş açısıyla 6 yollu VWG41.. kontrol küresel vanası ile 2 ve 3 yollu VAG61.., VAI61.., VBG61.. ve VBI61.. vanalarını çalıştırır.
AC/DC 24 V ile beslenir; Siemens verisine göre 2 konumlu, 3 konumlu ve oransal kontrole uygundur, oransal kontrolde DC 0/2…10 V sinyal kullanılır. DC 0/2…10 V konum geri bildirimi bina otomasyon sistemine gerçek vana konumunu iletir. Konumlandırma süresi 150 s'dir.
0,9 m bağlantı kablosuyla önceden kablolanmış olarak gelir. Koruma sınıfı IP54'tür; dikeyden yataya kadar montaj pozisyonlarında, hava koşullarından korunmuş iç mekânda kullanılır.
Öne Çıkan Özellikler
- 5 Nm dönme momenti, 90° dönüş açısı
- AC/DC 24 V besleme
- DC 0/2…10 V konumlandırma sinyali ve konum geri bildirimi
- 150 s konumlandırma süresi
- 0,9 m hazır bağlantı kablosu
- IP54 koruma sınıfı, -32…55 °C ortam sıcaklığı
- VWG41.., VAG61.., VAI61.., VBG61.., VBI61.. küresel vanalarıyla uyumlu
Teknik Özellikler
| Dönme momenti | 5 Nm |
|---|---|
| Dönüş açısı | 90° |
| Güç tüketimi | 3 VA, 1,5 W |
| Konumlandırma süresi | 150 s |
| Kablo uzunluğu | 0,9 m |
| Konumlandırma sinyali | DC 0/2…10 V |
| Yay geri dönüş | Yok |
| Koruma sınıfı | IP54 |
| Ortam sıcaklığı (çalışma) | -32…55 °C |
| Ölçüler (G x Y x D) | 88 x 112 x 143 mm |
| Montaj pozisyonu | Dikeyden yataya |
| Besleme gerilimi | AC/DC 24 V |
| Konum geri bildirimi | DC 0/2…10 V |
| Yardımcı kontak | Yok |
| Tam çevrim sayısı | 100000 |
| Kısmi çevrim sayısı | 5000000 |
| Anma darbe gerilimi | 800 V |
| Çalışma tipi | Tip 1 |
| Kirlilik derecesi | 3 |
| Montaj yeri | İç mekân, hava koşullarından korunmuş |
Aksesuarlar ve Uyumlu Ürünler
- ALJ100 — Sıcaklık adaptörü
Ürün künyesi
- Kategori Aktüatörler
- Marka Siemens
- Model GDB161.9E
- Besleme gerilimi AC/DC 24 V
- Kontrol tipi Modülasyonlu DC 0/2…10 V
- Koruma sınıfı (IP) IP54
- Yay geri dönüş Yok
- Dönme momenti 5 Nm
- Çalışma süresi 150 s
- Kablo uzunluğu 0,9 m
- Dönüş açısı 90°
- Ortam sıcaklığı -32…55 °C
- Ölçüler 88 x 112 x 143 mm
- SKU S55499-D397
- Barkod 4047625004330
Teknik özellikler
| Besleme gerilimi | AC/DC 24 V |
|---|---|
| Kontrol tipi | Modülasyonlu DC 0/2…10 V |
| Koruma sınıfı (IP) | IP54 |
| Yay geri dönüş | Yok |
| Dönme momenti | 5 Nm |
| Çalışma süresi | 150 s |
| Kablo uzunluğu | 0,9 m |
| Dönüş açısı | 90° |
| Ortam sıcaklığı | -32…55 °C |
| Ölçüler | 88 x 112 x 143 mm |
Değerler üretici föyünden girilmiştir. Seçiminizden emin değilseniz mühendis desteğimize danışabilirsiniz — ücretsizdir.
Teknik dokümanlar
Üreticinin yayımladığı orijinal belgeler: teknik föy, montaj ve kullanım kılavuzları, uygunluk beyanları ve çizimler. Dosyalar değiştirilmeden, kendi sunucumuzdan sunulur.
Teknik föy 1
Montaj kılavuzu 1
Uygunluk beyanı / sertifika 3
PDF
CE Declaration GDB.., 6FU1..
Siemens · AB uygunluk beyanı (CE) · 312 KB
EN İndir
PDF
EPD Type III - Acvatix™- Electromotoric Rotary Valve Actuators - For ball valves, with nominal torque
Siemens · Çevresel ürün beyanı (EPD) · 12 sayfa · 914 KB
EN İndir
PDF
EPD Type II with LCA - Acvatix™ - Electromotoric Rotary Valve Actuators - For ball valves, with nominal torque
Siemens · Çevresel ürün beyanı (EPD) · 606 KB
EN İndir
CAD / BIM 1
Belgeler üreticinin yayımladığı dildedir. Türkçe teknik destek ya da uygulama sorunuz için mühendislerimize yazın — ücretsizdir. Belgelerin tüm hakları üreticisi Siemens’e aittir.
