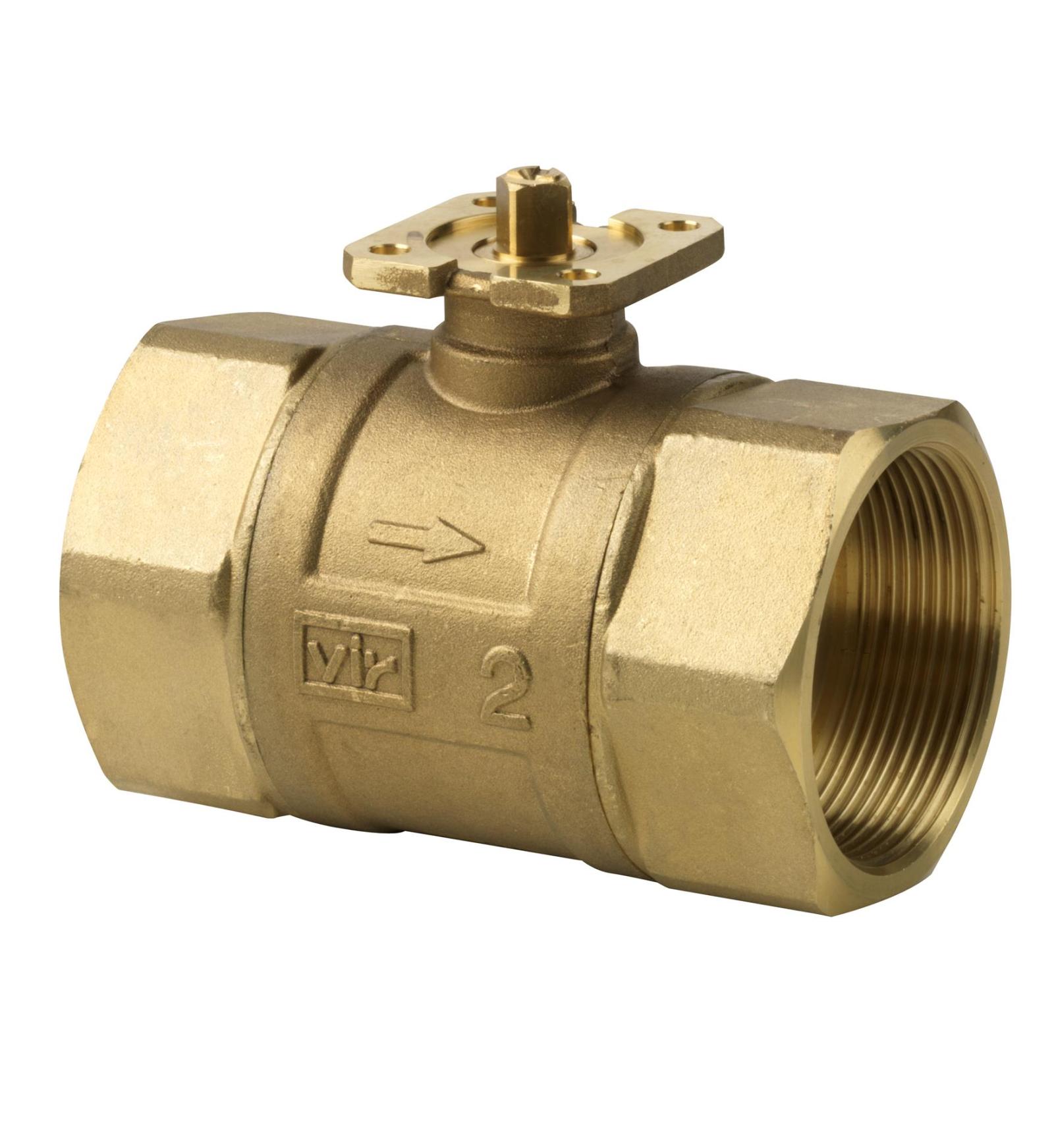

DN50 iç dişli 2 yollu kontrol küresel vanası; HVAC tesislerinde kapalı devrelerde debi kontrolü için kullanılır. PN40, kvs 63 m³/h, eşit yüzdeli, 500:1 ayar oranı.
VAI61.50-63, ısıtma, havalandırma ve iklimlendirme (HVAC) tesislerinde kontrol vanası olarak kullanılan, iç dişli bağlantılı 2 yollu küresel vanadır. DN50 nominal çap, PN40 basınç sınıfı ve kvs 63 m³/h değerine sahiptir; kapalı devreler içindir.
Eşit yüzdeli vana karakteristiği ve 500:1 ayar oranı sayesinde oransal debi kontrolünde kullanılır. 90° dönüşlü vana, Siemens GLB.., GMA.. ve GLD.. serisi döner aktüatörlerle birlikte çalışır; GLD..9E aktüatörüyle Δp maks. 350 kPa, Δp kapama 600 kPa değerlerindedir.
Rp.. iç dişli bağlantıları ISO 7-1'e uygundur (Rp 2"). Gövde pirinç CW602N (DZR), iç takım krom kaplı DZR pirinçtir; su ve antifrizli su için -10…120 °C akışkan sıcaklığında, 1600 kPa çalışma basıncına kadar kullanılabilir.
| Dönüş açısı | 90° |
|---|---|
| Sızdırmazlık oranı | EN 60534-4 L/1'e göre su sızdırmaz, sınıf 5'ten daha iyi |
| kvs | 63 m³/h |
| Akışkan | Su, antifrizli su |
| Akışkan sıcaklığı | -10…120 °C |
| Vana karakteristiği | Eşit yüzdeli |
| Ayar oranı (rangeability) | 500:1 |
| İzin verilen çalışma basıncı | 1600 kPa |
| Gövde malzemesi | Pirinç CW602N (DZR) |
| İç takım malzemesi | Pirinç UNS C35330 (DZR), krom kaplama |
| Basınç sınıfı | PN40 |
| Bağlantı dişi | Rp 2" |
| Δp maks. (GMA../GLB..9E ile) | 350 kPa |
| Δp kapama (GMA../GLB..9E ile) | 600 kPa |
| Δp maks. (GLD..9E ile) | 350 kPa |
| Δp kapama (GLD..9E ile) | 600 kPa |
| Nominal çap (DN) | DN50 |
|---|---|
| Basınç sınıfı (PN) | PN40 |
| kvs değeri | 63 m³/h |
| Yol sayısı | 2 |
| Bağlantı tipi | İç dişli |
| Gövde malzemesi | Pirinç DZR |
| Dönüş açısı | 90° |
| Bağlantı dişi | Rp 2" |
| Akışkan sıcaklığı | -10…120 °C |
| Vana karakteristiği | Eşit yüzdeli |
| Akışkan tipi | Su |
| Akışkan tipi | Glikollü su |
Değerler üretici föyünden girilmiştir. Seçiminizden emin değilseniz mühendis desteğimize danışabilirsiniz — ücretsizdir.
Üreticinin yayımladığı orijinal belgeler: teknik föy, montaj ve kullanım kılavuzları, uygunluk beyanları ve çizimler. Dosyalar değiştirilmeden, kendi sunucumuzdan sunulur.
Belgeler üreticinin yayımladığı dildedir. Türkçe teknik destek ya da uygulama sorunuz için mühendislerimize yazın — ücretsizdir. Belgelerin tüm hakları üreticisi Siemens’e aittir.
Aşağıdaki liste doğrulanmış uyumluluk bilgisidir, benzer ürün önerisi değildir. İlişki iki yönlüdür: karşı ürünün sayfasında da bu ürün listelenir.
| Ürün | Stok kodu | Öne çıkan değerler | Durum |
|---|---|---|---|
| GLB161.9E Elektromotorik Döner Aktüatör (Küresel Vanalar için, Yay Geri Dönüşsüz, AC/DC 24 V, 10 Nm, 150 s) | S55499-D402 | Besleme AC/DC 24 V · Kontrol 3 konumlu · Moment 10 Nm | ✓ Uyumlu |
| GLB341.9E Elektromotorik Döner Aktüatör (Küresel Vanalar için, Yay Geri Dönüşsüz, AC 230 V, 2/3 Konumlu, 10 Nm, 150 s) | S55499-D392 | Besleme AC 230 V · Kontrol 2/3 konumlu · Moment 10 Nm | ✓ Uyumlu |
| GLB341.9E Elektromotorik Rotary Aktüatör | S55499-D205 | Besleme AC 230 V · Kontrol 2/3 konumlu · Moment 10 Nm | ✓ Uyumlu |
