DN32 iç dişli 3 yollu kontrol küresel vanası; HVAC tesislerinde kapalı devrelerde oransal kontrol için kullanılır. PN40, kvs 16 m³/h, eşit yüzdeli/lineer bypass, 500:1.

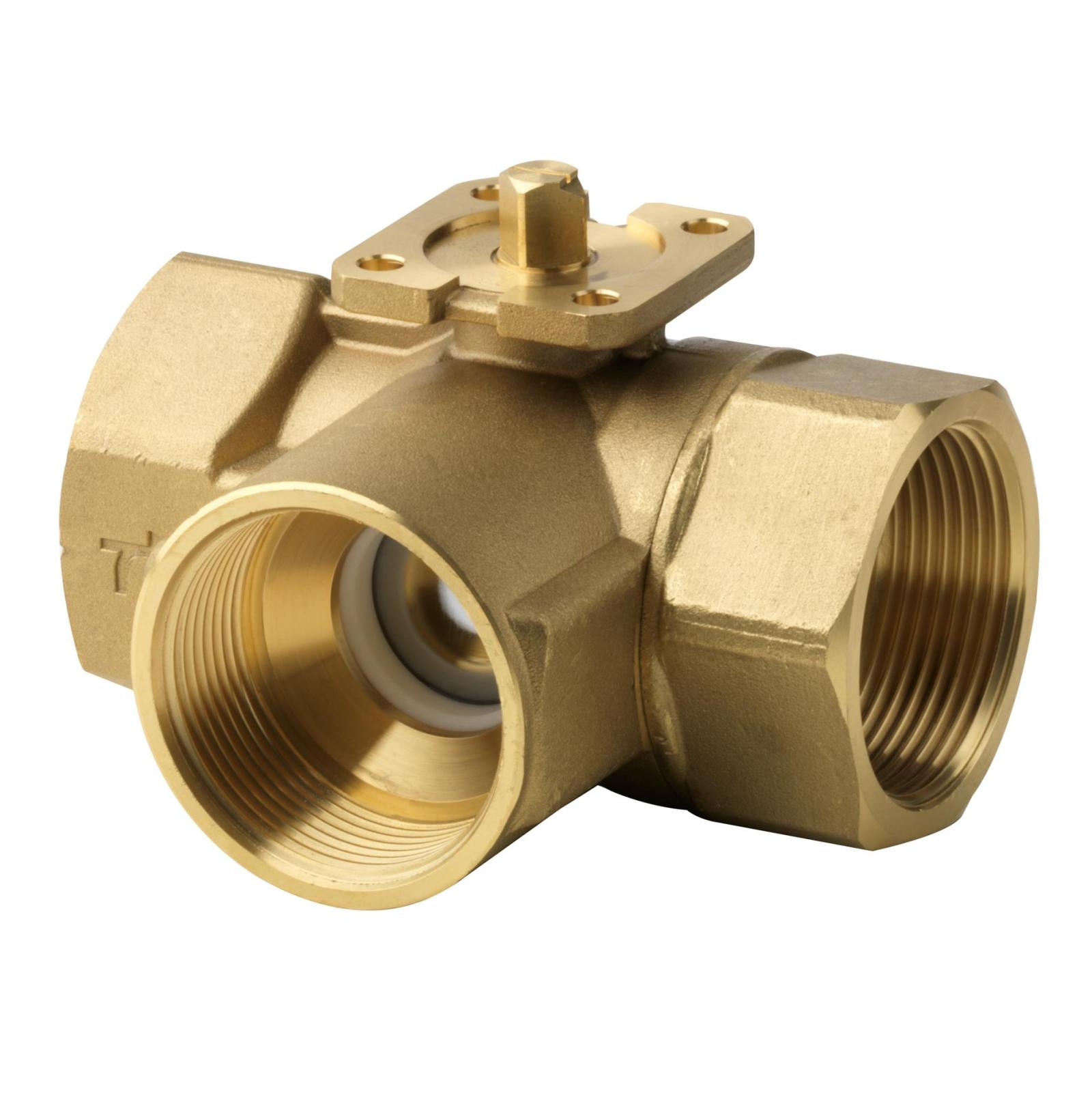

VBI61.32-16, ısıtma, havalandırma ve iklimlendirme (HVAC) tesislerinde kontrol amaçlı kullanılan, iç dişli bağlantılı 3 yollu küresel vanadır. DN32 nominal çap, PN40 basınç sınıfı ve kvs 16 m³/h değerine sahiptir; kapalı devreler içindir.
Ana yolda eşit yüzdeli, bypass yolunda lineer karakteristik ve 500:1 ayar oranı sunar; bypass sızıntısı kvs değerinin %1'idir. 90° dönüşlü vana Siemens GLB.., GMA.. ve GLD.. serisi döner aktüatörlerle çalışır; GLD..9E ile Δp maks. 350 kPa değerindedir.
Rp.. iç dişli bağlantıları ISO 7-1'e uygundur (Rp 1¼"). Gövde pirinç CW602N (DZR), iç takım krom kaplı DZR pirinçtir; su ve antifrizli su için -10…120 °C akışkan sıcaklığında, 1600 kPa çalışma basıncına kadar kullanılabilir.
| Dönüş açısı | 90° |
|---|---|
| Sızdırmazlık oranı | EN 60534-4 L/1'e göre su sızdırmaz, sınıf 4'ten daha iyi |
| Bypass sızdırmazlık oranı | kvs değerinin %1'i |
| kvs | 16 m³/h |
| Akışkan | Su, antifrizli su |
| Akışkan sıcaklığı | -10…120 °C |
| Vana karakteristiği | Ana yol: eşit yüzdeli, bypass: lineer |
| Ayar oranı (rangeability) | 500:1 |
| İzin verilen çalışma basıncı | 1600 kPa |
| Gövde malzemesi | Pirinç CW602N (DZR) |
| İç takım malzemesi | Pirinç UNS C35330 (DZR), krom kaplama |
| Basınç sınıfı | PN40 |
| Bağlantı dişi | Rp 1¼" |
| Δp maks. (GMA../GLB..9E ile) | 350 kPa |
| Δp maks. (GLD..9E ile) | 350 kPa |
| Nominal çap (DN) | DN32 |
|---|---|
| Basınç sınıfı (PN) | PN40 |
| kvs değeri | 16 m³/h |
| Yol sayısı | 3 |
| Bağlantı tipi | İç dişli |
| Gövde malzemesi | Pirinç DZR |
| Dönüş açısı | 90° |
| Bağlantı dişi | Rp 1¼" |
| Akışkan sıcaklığı | -10…120 °C |
| Akışkan tipi | Glikollü su |
| Vana karakteristiği | Eşit yüzdeli / lineer (bypass) |
| Akışkan tipi | Su |
Değerler üretici föyünden girilmiştir. Seçiminizden emin değilseniz mühendis desteğimize danışabilirsiniz — ücretsizdir.
Üreticinin yayımladığı orijinal belgeler: teknik föy, montaj ve kullanım kılavuzları, uygunluk beyanları ve çizimler. Dosyalar değiştirilmeden, kendi sunucumuzdan sunulur.
Belgeler üreticinin yayımladığı dildedir. Türkçe teknik destek ya da uygulama sorunuz için mühendislerimize yazın — ücretsizdir. Belgelerin tüm hakları üreticisi Siemens’e aittir.
Aşağıdaki liste doğrulanmış uyumluluk bilgisidir, benzer ürün önerisi değildir. İlişki iki yönlüdür: karşı ürünün sayfasında da bu ürün listelenir.
| Ürün | Stok kodu | Öne çıkan değerler | Durum |
|---|---|---|---|
| GLB161.9E Elektromotorik Döner Aktüatör (Küresel Vanalar için, Yay Geri Dönüşsüz, AC/DC 24 V, 10 Nm, 150 s) | S55499-D402 | Besleme AC/DC 24 V · Kontrol 3 konumlu · Moment 10 Nm | ✓ Uyumlu |
| GLB341.9E Elektromotorik Döner Aktüatör (Küresel Vanalar için, Yay Geri Dönüşsüz, AC 230 V, 2/3 Konumlu, 10 Nm, 150 s) | S55499-D392 | Besleme AC 230 V · Kontrol 2/3 konumlu · Moment 10 Nm | ✓ Uyumlu |
| GLB341.9E Elektromotorik Rotary Aktüatör | S55499-D205 | Besleme AC 230 V · Kontrol 2/3 konumlu · Moment 10 Nm | ✓ Uyumlu |
Bu ürün için henüz değerlendirme yapılmadı.
Uyumluluk verisinden üretilir — rastgele öneri değil.
