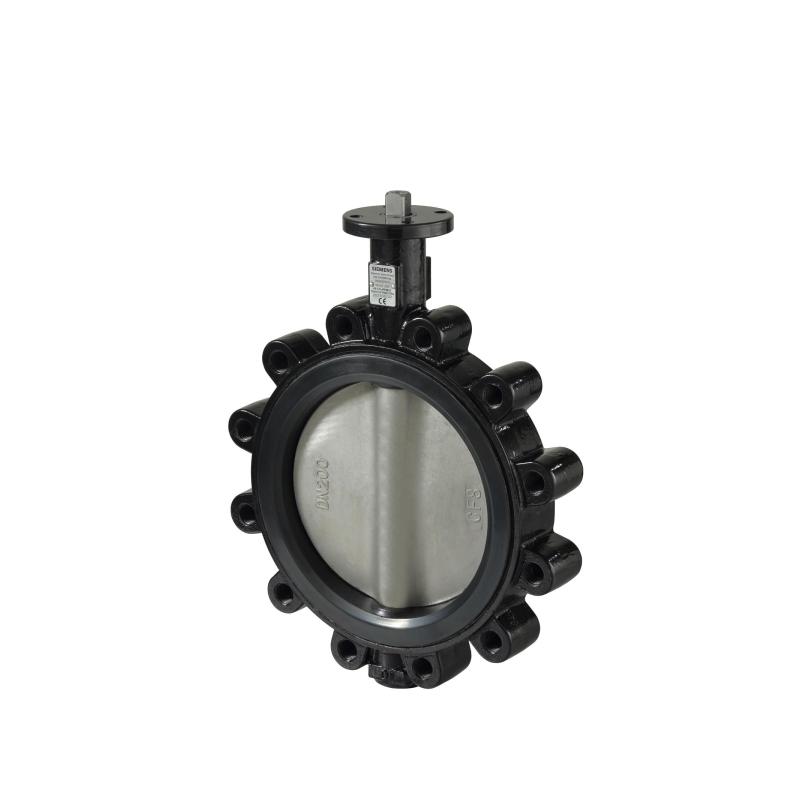

VFL41.200 Lug Tipi Kelebek Vana (DN200, PN16, kvs 4000, Sızdırmaz Kapama)
S55235-V156
Çap DN200Basınç PN16kvs 4.000 m³/h
1 ürünle uyumluluğu doğrulanmış
8 teknik veri
Stokta yok
Büyütmek için görsele tıklayın

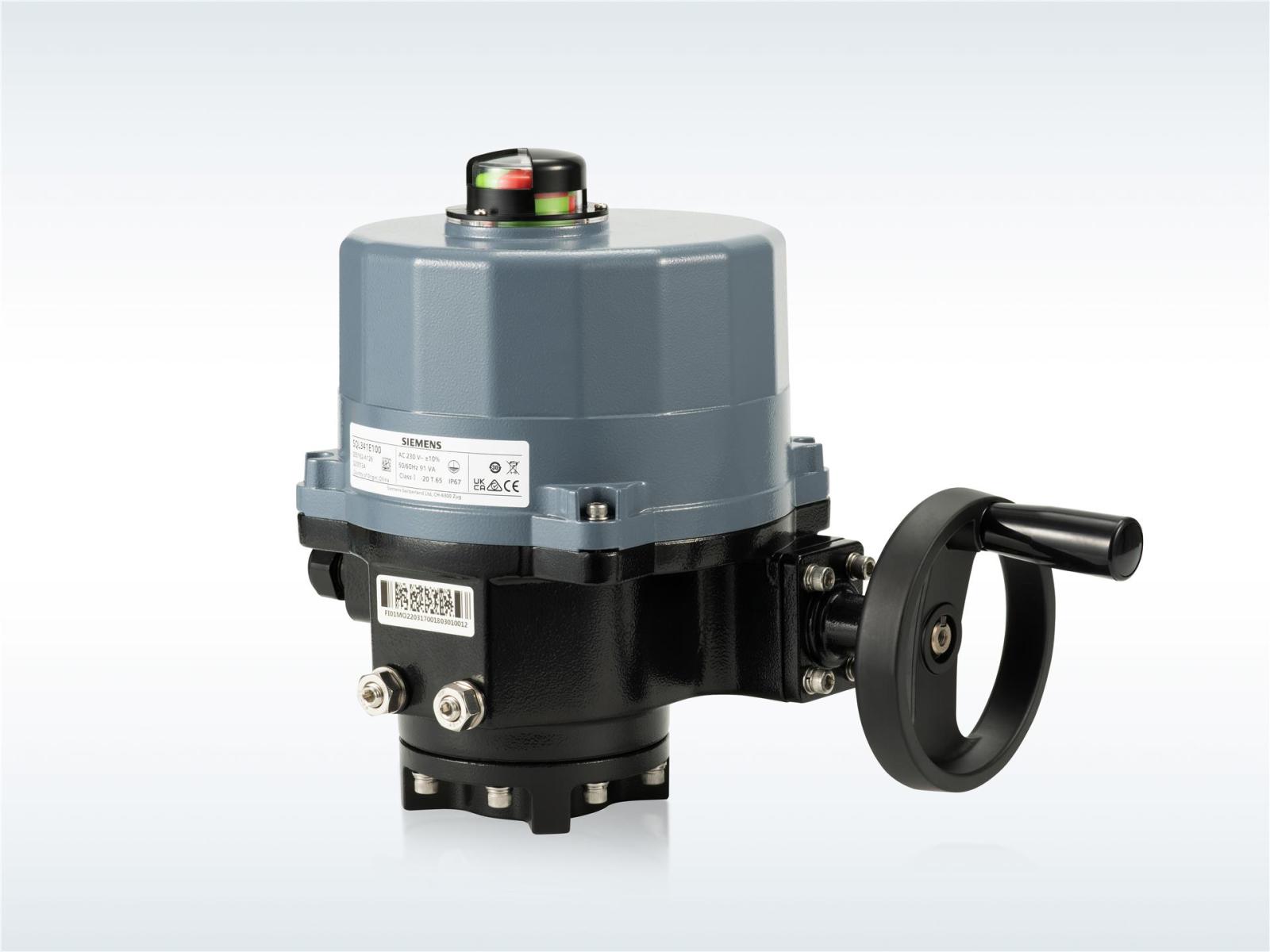

Siemens SQL341E100 Kelebek Vana Motoru (100 Nm, 90°, AC 230 V, On/Off ve 3 Konumlu, IP67)
Besleme
AC 230 V
Kontrol
3 konumlu
Kontrol
On/Off
Moment
100 Nm
Ölçüler
202 x 275 x 367 mm
VFW41.. ve VFL41.. kelebek vanaları (DN150…DN200) için elektromotorik aktüatör. 100 Nm, 90°, AC 230 V, on/off ve 3 konumlu kontrol, IP67 koruma sınıfı.
SQL341E100, Siemens VFW41.. ve VFL41.. kelebek vanalarını DN150…DN200 aralığında sürmek için kullanılan elektromotorik aktüatördür. Siemens ürün başlığına göre 100 Nm dönme momenti ve 90° dönüş açısı sağlar; ısıtma, havalandırma ve iklimlendirme sistemlerinde kelebek vananın kapama veya kontrol vanası olarak çalışmasını sağlar. Montaj kiti gerektirmez.
AC 230 V (AC 207…253 V) ile beslenir ve on/off veya 3 konumlu kontrol edilir. Konumlandırma süresi 50 Hz'de 39 s'dir; güç tüketimi 91 VA. İki yardımcı kontak bulunur.
IP67 koruma sınıfı ve -20…65 °C ortam sıcaklığı aralığıyla zorlu ortamlara uygundur; 15…100 % bağıl nemde çalışır. Akışkan sıcaklığı -30…120 °C'dir ve dikeyden yataya montaj yapılabilir.
Öne Çıkan Özellikler
- 100 Nm dönme momenti, 90° dönüş
- VFW41.., VFL41.. kelebek vanalar, DN150…DN200
- Montaj kiti gerektirmez
- AC 230 V besleme, on/off ve 3 konumlu kontrol
- 50 Hz'de 39 s konumlandırma süresi
- 2 yardımcı kontak
- IP67 koruma sınıfı, -20…65 °C ortam sıcaklığı
Teknik Özellikler
| Güç tüketimi | 91 VA |
|---|---|
| Konumlandırma süresi | 50 Hz: 39 s |
| Yay geri dönüş | Yok |
| Koruma sınıfı | IP67 |
| Ortam sıcaklığı (çalışma) | -20…65 °C |
| Akışkan sıcaklığı | -30…120 °C |
| Ortam nemi (çalışma) | 15…100 % bağıl nem |
| Ölçüler (G x Y x D) | 202 x 275 x 367 mm |
| Montaj pozisyonu | Dikeyden yataya |
| Besleme gerilimi | AC 207…253 V, 230 V |
| Yardımcı kontak | 2 |
Ürün künyesi
- Kategori Aktüatörler
- Marka Siemens
- Model SQL341E100
- Besleme gerilimi AC 230 V
- Kontrol tipi On/Off, 3 konumlu
- Koruma sınıfı (IP) IP67
- Yay geri dönüş Yok
- Dönme momenti 100 Nm
- Çalışma süresi 39 s (50 Hz)
- Dönüş açısı 90°
- Ortam sıcaklığı -20…65 °C
- Akışkan sıcaklığı -30…120 °C
- Ölçüler 202 x 275 x 367 mm
- SKU S55162-A126
- Barkod 4047625022075
Teknik özellikler
| Besleme gerilimi | AC 230 V |
|---|---|
| Kontrol tipi | 3 konumlu |
| Kontrol tipi | On/Off |
| Koruma sınıfı (IP) | IP67 |
| Yay geri dönüş | Yok |
| Dönme momenti | 100 Nm |
| Çalışma süresi | 39 s (50 Hz) |
| Dönüş açısı | 90° |
| Ortam sıcaklığı | -20…65 °C |
| Akışkan sıcaklığı | -30…120 °C |
| Ölçüler | 202 x 275 x 367 mm |
Değerler üretici föyünden girilmiştir. Seçiminizden emin değilseniz mühendis desteğimize danışabilirsiniz — ücretsizdir.
Teknik dokümanlar
Üreticinin yayımladığı orijinal belgeler: teknik föy, montaj ve kullanım kılavuzları, uygunluk beyanları ve çizimler. Dosyalar değiştirilmeden, kendi sunucumuzdan sunulur.
Teknik föy 1
Montaj kılavuzu 2
Uygunluk beyanı / sertifika 4
PDF
Declaration of Conformity SQL321B.. / SQL361B..
Siemens · Uygunluk beyanı · 4 sayfa · 131 KB
DE Ä°ndir
PDF
Supplier's declaration of conformity SQL321B.. / SQL361B..
Siemens · Uygunluk beyanı · 4 sayfa · 187 KB
EN Ä°ndir
PDF
Environmental Product Declaration for SQL341E…, SQL361E…
Siemens · Çevresel ürün beyanı (EPD) · 2 sayfa · 81 KB
EN Ä°ndir
PDF
EPD Type II with LCA - Acvatix™ Electromotoric actuators - Large Rotary Motoric Actuators, SQL341E…, SQL361E…, SQL3...1C2650
Siemens · Çevresel ürün beyanı (EPD) · 12 sayfa · 605 KB
EN Ä°ndir
CAD / BIM 2
Belgeler üreticinin yayımladığı dildedir. Türkçe teknik destek ya da uygulama sorunuz için mühendislerimize yazın — ücretsizdir. Belgelerin tüm hakları üreticisi Siemens’e aittir.
Bu ürün hangi ürünlerle çalışır?
Aşağıdaki liste doğrulanmış uyumluluk bilgisidir, benzer ürün önerisi değildir. İlişki iki yönlüdür: karşı ürünün sayfasında da bu ürün listelenir.
Uyumluluk tablosu
| Ürün | Stok kodu | Öne çıkan değerler | Durum |
|---|---|---|---|
| VFL41.200 Lug Tipi Kelebek Vana (DN200, PN16, kvs 4000, Sızdırmaz Kapama) | S55235-V156 | Çap DN200 · Basınç PN16 · kvs 4.000 m³/h | ✓ Uyumlu |
