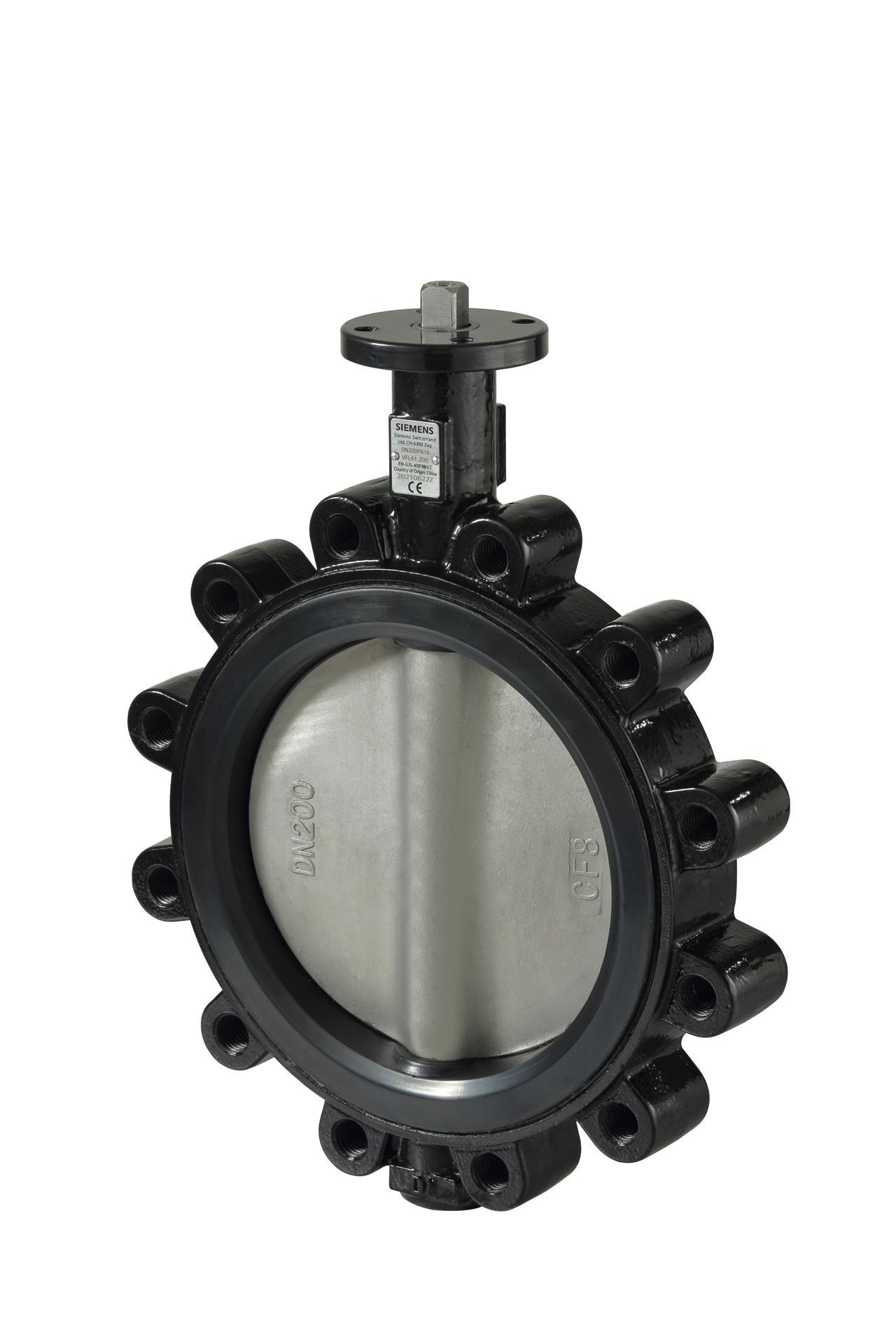

Siemens VFL41.200 Lug Tipi Kelebek Vana (DN200, PN16, kvs 4000, Sızdırmaz Kapama)
Çap
DN200
Basınç
PN16
kvs
4.000 m³/h
Bağlantı
Flanşlı
Gövde
Sfero döküm EN-GJS-400-18-LT
VFL41.200, HVAC sistemlerinde kontrol ya da kapatma için lug tipi kelebek vana. DN200, PN16, kvs 4000 m³/h, akışkan sıcaklığı -20…120 °C, 90° dönüş.
VFL41.200, PN 16 basınç sınıfında, DN200 nominal çaplı lug tipi kelebek vanadır. Isıtma, havalandırma ve iklimlendirme sistemlerinde motorlu ya da manuel kontrol veya kapatma vanası olarak açık ve kapalı devrelerde kullanılır; kvs değeri 4000 m³/h'tir.
Vana EN 12266-1'e göre A sınıfı sızdırmaz kapama sağlar ve 90° dönüşle çalışır. SQL36E.. serisi aktüatörler vanaya doğrudan monte edilir; Siemens uyumlu aktüatör olarak açık/kapalı ve 3 konumlu SQL341E100 ile DC 0…10 V / 4…20 mA sinyalli SQL361E100 modellerini listeler.
Gövde EN-GJS-400-18-LT sfero döküm, disk ve mil paslanmaz çeliktir. Akışkan olarak su ve antifrizli su için uygundur; akışkan sıcaklığı -20…120 °C, izin verilen çalışma basıncı 1600 kPa'dır.
Öne Çıkan Özellikler
- Lug tipi gövde, PN 16
- EN 12266-1 A sınıfı sızdırmaz kapama
- Açık ve kapalı devrelerde motorlu ya da manuel kontrol/kapatma
- SQL36E.. aktüatörlerin doğrudan montajı
- kvs 4000 m³/h, 90° dönüş
- Sfero döküm gövde, paslanmaz çelik disk ve mil
- Opsiyonel manuel kumanda aksesuarı
Teknik Özellikler
| Dönüş açısı | 90° |
|---|---|
| Sızıntı oranı | Sızdırmaz kapama, EN 12266-1, sızdırmazlık sınıfı A |
| Nominal çap (DN) | DN200 |
| kvs | 4000 m³/h |
| Akışkan | Su, antifrizli su |
| Akışkan sıcaklığı | -20…120 °C |
| İzin verilen çalışma basıncı | 1600 kPa; 232 psi |
| Gövde malzemesi | Sfero döküm EN-GJS-400-18-LT |
| İç takım malzemesi | Paslanmaz çelik disk ve mil |
| Basınç sınıfı | PN 16 |
| Δp kapama (SAL..T20 ile) | 3 kPa |
Aksesuarlar ve Uyumlu Ürünler
- ASK41NF07SP — VFW41../VFL41.. için manuel kumanda, DN150…DN200
- SQL341E100 — Elektromotorik aktüatör, 100 Nm, 90°, AC 230 V, açık/kapalı ve 3 konumlu
- SQL361E100 — Elektromotorik aktüatör, 100 Nm, 90°, AC 230 V, DC 0…10 V / 4…20 mA
Ürün künyesi
- Kategori Kontrol Vanaları
- Marka Siemens
- Model VFL41.200
- Nominal çap (DN) DN200
- Basınç sınıfı (PN) PN16
- kvs değeri 4000
- Bağlantı tipi Flanşlı
- Gövde malzemesi Sfero döküm EN-GJS-400-18-LT
- Dönüş açısı 90°
- Akışkan sıcaklığı -20…120 °C
- Akışkan tipi Glikollü su
- SKU S55235-V156
- Barkod 4047625017095
Teknik özellikler
| Nominal çap (DN) | DN200 |
|---|---|
| Basınç sınıfı (PN) | PN16 |
| kvs değeri | 4.000 m³/h |
| Bağlantı tipi | Flanşlı |
| Gövde malzemesi | Sfero döküm EN-GJS-400-18-LT |
| Dönüş açısı | 90° |
| Akışkan sıcaklığı | -20…120 °C |
| Akışkan tipi | Glikollü su |
Değerler üretici föyünden girilmiştir. Seçiminizden emin değilseniz mühendis desteğimize danışabilirsiniz — ücretsizdir.
Teknik dokümanlar
Üreticinin yayımladığı orijinal belgeler: teknik föy, montaj ve kullanım kılavuzları, uygunluk beyanları ve çizimler. Dosyalar değiştirilmeden, kendi sunucumuzdan sunulur.
Teknik föy 1
Montaj kılavuzu 1
Uygunluk beyanı / sertifika 3
PDF
EU declarations of conformity for VFW41.., VFL41..
Siemens · AB uygunluk beyanı (CE) · 4 sayfa · 159 KB
DE İndir
PDF
Environmental Product Declaration VFL41.40-300
Siemens · Çevresel ürün beyanı (EPD) · 2 sayfa · 97 KB
EN İndir
PDF
EPD Type II with LCA - Acvatix™ - Butterfly Valves - VFF41..., VFL41..., VFW41..., VFW43..., VKF42...
Siemens · Çevresel ürün beyanı (EPD) · 12 sayfa · 666 KB
EN İndir
CAD / BIM 2
Belgeler üreticinin yayımladığı dildedir. Türkçe teknik destek ya da uygulama sorunuz için mühendislerimize yazın — ücretsizdir. Belgelerin tüm hakları üreticisi Siemens’e aittir.
Bu ürün hangi ürünlerle çalışır?
Aşağıdaki liste doğrulanmış uyumluluk bilgisidir, benzer ürün önerisi değildir. İlişki iki yönlüdür: karşı ürünün sayfasında da bu ürün listelenir.
Uyumluluk tablosu
| Ürün | Stok kodu | Öne çıkan değerler | Durum |
|---|---|---|---|
| SQL341E100 Kelebek Vana Motoru (100 Nm, 90°, AC 230 V, On/Off ve 3 Konumlu, IP67) | S55162-A126 | Besleme AC 230 V · Kontrol On/Off · Kontrol 3 konumlu | ✓ Uyumlu |
