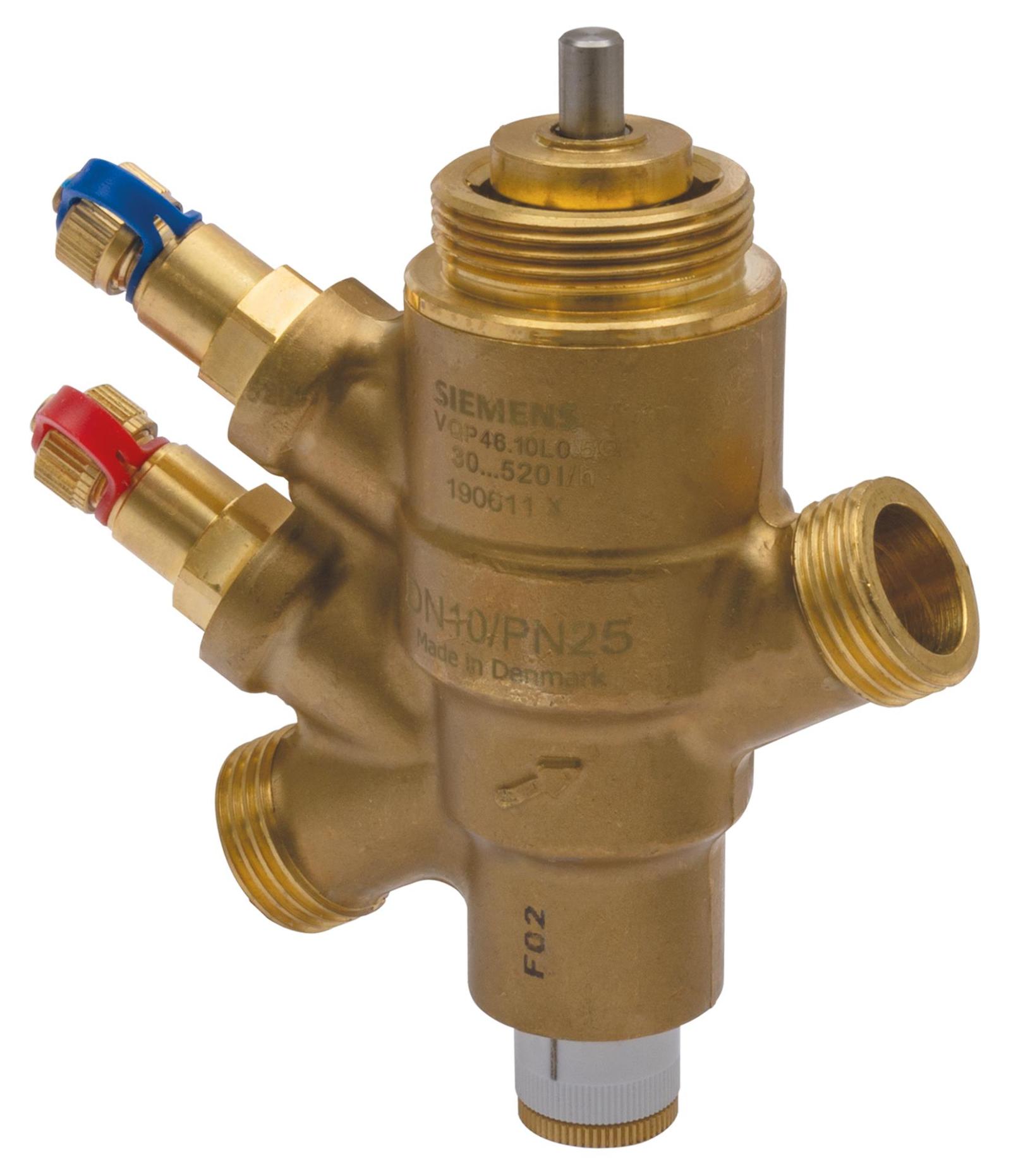

Siemens VQP46.15L0.5Q Dış Dişli On/Off Basınçtan Bağımsız Kontrol Vanası PICV (DN15, PN25, 30-520 l/h, Ölçüm Nipelli)

VQP46.15L0.5Q, PN25 basınç sınıfında, dış dişli (G ¾") bağlantılı, DN15 ön ayarlı basınçtan bağımsız kontrol vanasıdır (PICV). Vana kontrol vanası ile otomatik debi sınırlayıcıyı tek gövdede birleştirir; ayarlanan debiyi sistemdeki fark basınç değişimlerinden bağımsız olarak sınırlar. Debi aralığı 30…520 l/h'tir.

Havalandırma ve iklimlendirme tesislerinde fan coil ve indüksiyon üniteleri gibi terminal cihazlarda ve ısıtma/soğutma eşanjörlerinde su tarafı kontrol ve otomatik hidrolik dengeleme için kullanılır. Döşemeden ısıtma sistemleri, daireler ve tek odalar gibi ısıtma zonlarında ve kapalı devrelerde de uygulanır. Vana karakteristiği On/Off'tur; termal ya da elektromotorik aktüatörle birlikte çalışır.

Gövde malzemesi pirinç CW602N (DZR) olup akışkan olarak düşük sıcaklıklı sıcak su, soğutma suyu, antifrizli su ile kullanılır. Akışkan sıcaklığı 1…90 °C, izin verilen çalışma basıncı 2500 kPa. Ürün P/T basınç ölçüm noktalıdır.

Öne Çıkan Özellikler

• Basınçtan bağımsız debi kontrolü ve otomatik hidrolik dengeleme tek gövdede
• Ön ayarlı debi: Vmin 30 l/h, V 520 l/h
• Dış dişli G ¾" bağlantı, DN15, PN25
• Kaçak oranı Sınıf IV
• Δp maks. 600 kPa, Δp min. 19 kPa
• Akışkan sıcaklığı 1…90 °C, ortam sıcaklığı 1…50 °C
• Gövde: pirinç CW602N (DZR)
• Basınç ölçüm noktalı (P/T)

Teknik Özellikler

Aksesuarlar ve Uyumlu Ürünler

• ALG142 — Pirinç rakor G ¾" / R ½", 2'li set
• ALE10 — Siemens kombine vanalar için elektronik manometre
• ALE11 — Siemens kombine vanalar için ölçüm hatları ve uçları
• ALP45 — VPI45.. için yedek nipel, 2'li set
• ALP46 — P/T ölçüm noktaları için kör tapa
• ALP47 — O-ring dahil boşaltma küresel vanası
• ALP48 — Kırmızı şeritli kombine P/T ölçüm noktası ve boşaltma küresel vanası
• ALP49 — Uzun P/T ölçüm noktaları (2'li set)
• ALP53 — Siyah yedek vana koruma kapağı (2'li set)
• ALP54 — VQI46../VQP46.. için DPR değiştirme aparatı
• STA321.65L10 — Termal aktüatör, AC 230 V, NC, 6,5 mm strok, 1 m kablo, On/Off
• STA161.65L10 — Termal aktüatör, AC 24 V, NC, 6,5 mm strok, 1 m kablo, DC 0-10 V
• SUE21P — Kombine vanalar için 100 N elektromotorik aktüatör
• STA121.65L10 — Termal aktüatör, AC/DC 24 V, NC, 6,5 mm strok, 1 m kablo, On/Off
• STA321.65L20 — Termal aktüatör, AC 230 V, NC, 6,5 mm strok, 2 m kablo, On/Off

Ürün künyesi

Teknik özellikler

Değerler üretici föyünden girilmiştir. Seçiminizden emin değilseniz mühendis desteğimize danışabilirsiniz — ücretsizdir.

Belgeler üreticinin yayımladığı dildedir. Türkçe teknik destek ya da uygulama sorunuz için mühendislerimize yazın — ücretsizdir. Belgelerin tüm hakları üreticisi Siemens’e aittir.
