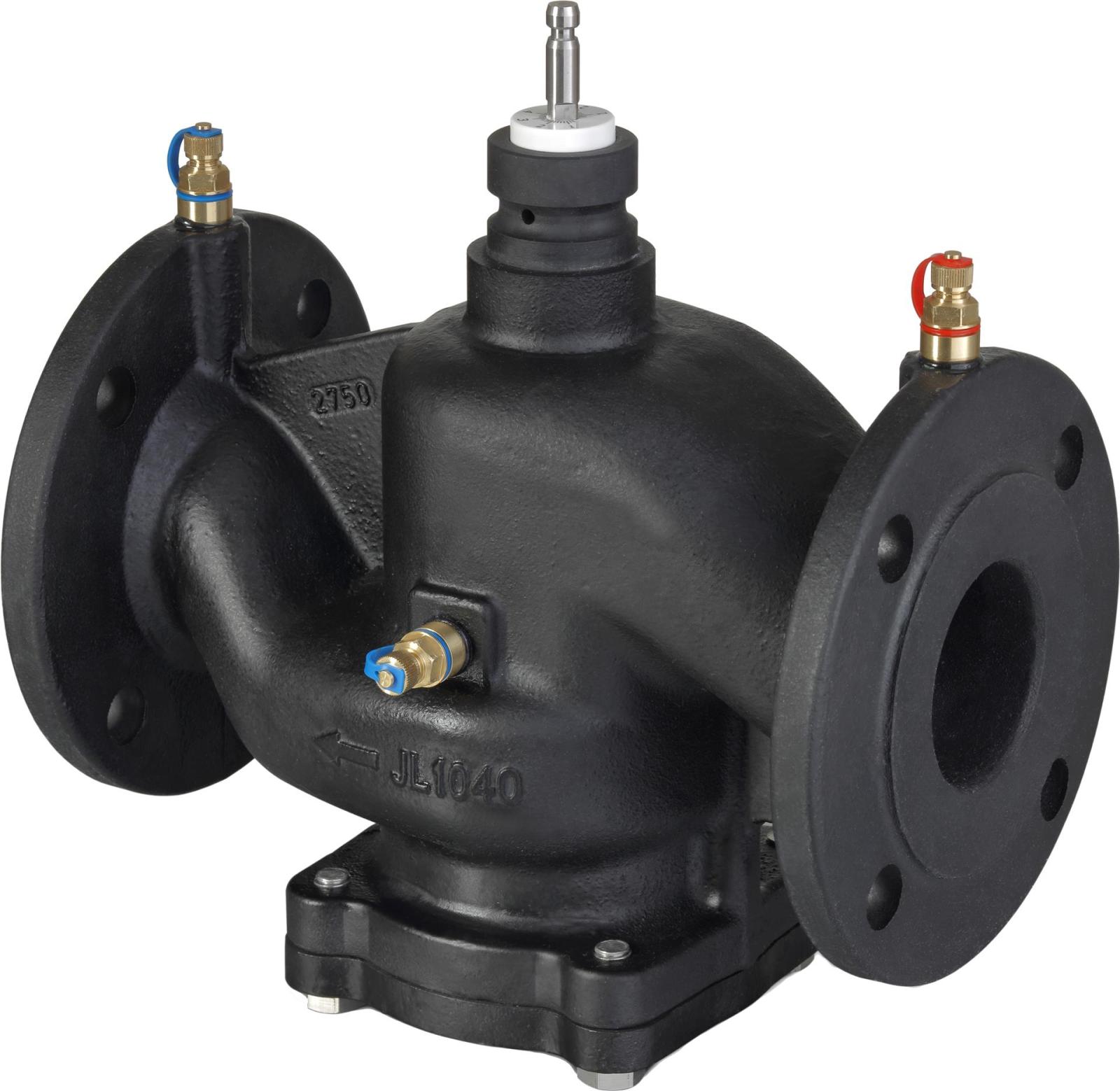

VPF44.65F35, DN65 PN16 flanş bağlantılı basınçtan bağımsız kontrol vanasıdır (PICV); HVAC ve bölgesel ısıtma kapalı devrelerinde kullanılır. Nominal debi 37,7 m³/h, strok 20 mm, akışkan sıcaklığı 1…120 °C.
VPF44.65F35, DN65 nominal çaplı, PN16 basınç sınıfında flanş bağlantılı basınçtan bağımsız kontrol vanasıdır (PICV). Isıtma, havalandırma ve iklimlendirme sistemleri ile bölgesel ısıtma uygulamalarında, kapalı devrelerde kontrol vanası olarak kullanılır. Nominal debisi 37,7 m³/h, minimum debisi 6,4 m³/h olarak verilmiştir.
PICV, ayarlanan debiyi sistemdeki fark basıncı değişimlerinden bağımsız olarak sınırlar; hidrolik dengeleme ve oransal kontrol tek vanada birleşir. Vana karakteristiği lineerdir. Ayar oranı 1:100. 20 mm strokla uyumlu Siemens elektromotorik aktüatörlerle birlikte çalışır; doğru debi kontrolü için vana üzerinde en az 50 kPa fark basıncı gerekir.
Gövde malzemesi dökme demir EN-GJL-250, iç takım malzemesi paslanmaz çelik ve pirinçtir (DZR). İzin verilen çalışma basıncı 1600 kPa, akışkan sıcaklığı 1…120 °C aralığındadır; vana dikeyden 90° eğik konuma kadar monte edilebilir.
| Ürün revizyonu | A |
|---|---|
| Strok | 20 mm |
| Sızdırmazlık sınıfı | Sınıf IV (hacimsel debinin %0…0,01'i) |
| Basınç sınıfı | PN 16 |
| Nominal debi (V) | 37,7 m³/h |
| Minimum debi (Vmin) | 6,4 m³/h |
| Nominal çap | DN65 |
| Akışkan | Su, antifrizli su |
| Akışkan sıcaklığı | 1…120 °C |
| Vana karakteristiği | Lineer |
| Ayar oranı | 1:100 |
| İzin verilen çalışma basıncı | 1600 kPa |
| Gövde malzemesi | Dökme demir EN-GJL-250 |
| İç takım malzemesi | Paslanmaz çelik, pirinç (DZR) |
| Montaj konumu | Dikeyden 90° eğik konuma kadar |
| Δp min. | 50 kPa |
| Δp maks. (SAX..P ile) | 800 kPa |
| Δp kapama (SAX..P ile) | 800 kPa |
| Δp maks. (SQV..P ile) | 800 kPa |
| Δp kapama (SQV..P ile) | 800 kPa |
| Nominal çap (DN) | DN65 |
|---|---|
| Basınç sınıfı (PN) | PN16 |
| Yol sayısı | 2 |
| Bağlantı tipi | Flanşlı |
| Strok | 20 mm |
| Gövde malzemesi | Dökme demir EN-GJL-250 |
| Nominal debi | 37,7 m³/h |
| Akışkan sıcaklığı | 1…120 °C |
| Vana karakteristiği | Lineer |
| Akışkan tipi | Su |
| Akışkan tipi | Glikollü su |
Değerler üretici föyünden girilmiştir. Seçiminizden emin değilseniz mühendis desteğimize danışabilirsiniz — ücretsizdir.
Üreticinin yayımladığı orijinal belgeler: teknik föy, montaj ve kullanım kılavuzları, uygunluk beyanları ve çizimler. Dosyalar değiştirilmeden, kendi sunucumuzdan sunulur.
Belgeler üreticinin yayımladığı dildedir. Türkçe teknik destek ya da uygulama sorunuz için mühendislerimize yazın — ücretsizdir. Belgelerin tüm hakları üreticisine aittir.
Aşağıdaki liste doğrulanmış uyumluluk bilgisidir, benzer ürün önerisi değildir. İlişki iki yönlüdür: karşı ürünün sayfasında da bu ürün listelenir.
| Ürün | Stok kodu | Öne çıkan değerler | Durum |
|---|---|---|---|
| SAX61P03 Elektromotorik Aktüatör (500 N, 20 mm, AC/DC 24 V, DC 0-10 V, DC 4-20 mA veya 0-1000 Ω, 30 s) | S55150-A114 | Besleme AC/DC 24 V · Strok 20 mm · Kuvvet 500 N | ✓ Uyumlu |
| SAX31P03 Elektromotorik Aktüatör (500 N, 20 mm, AC 230 V, 3 Konumlu, 30 s) | S55150-A118 | Besleme AC 230 V · Kontrol 3 konumlu · Strok 20 mm | ✓ Uyumlu |
| SAX81P03 Elektromotorik Aktüatör (500 N, 20 mm, AC/DC 24 V, 3 Konumlu, 30 s) | S55150-A116 | Besleme AC/DC 24 V · Kontrol 3 konumlu · Strok 20 mm | ✓ Uyumlu |
