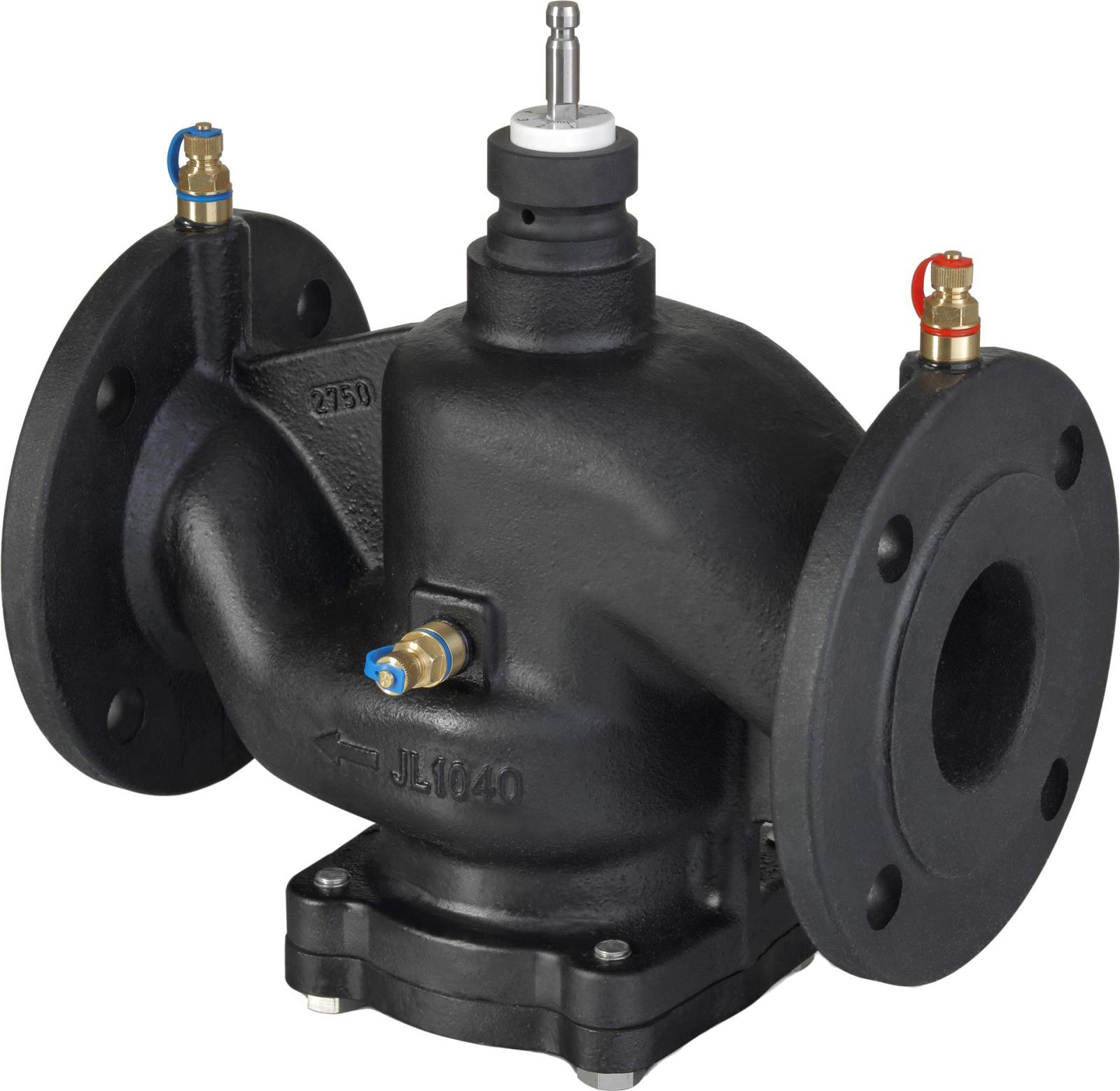

VPF44.100F90, DN100 PN16 flanş bağlantılı basınçtan bağımsız kontrol vanasıdır (PICV); HVAC ve bölgesel ısıtma kapalı devrelerinde kullanılır. Nominal debi 90,9 m³/h, strok 40 mm, akışkan sıcaklığı 1…120 °C.
VPF44.100F90, DN100 nominal çaplı, PN16 basınç sınıfında flanş bağlantılı basınçtan bağımsız kontrol vanasıdır (PICV). Isıtma, havalandırma ve iklimlendirme sistemleri ile bölgesel ısıtma uygulamalarında, kapalı devrelerde kontrol vanası olarak kullanılır. Nominal debisi 90,9 m³/h, minimum debisi 14,8 m³/h olarak verilmiştir.
PICV, ayarlanan debiyi sistemdeki fark basıncı değişimlerinden bağımsız olarak sınırlar; hidrolik dengeleme ve oransal kontrol tek vanada birleşir. Vana karakteristiği lineerdir. Ayar oranı 1:100. 40 mm strokla uyumlu Siemens elektromotorik aktüatörlerle birlikte çalışır; doğru debi kontrolü için vana üzerinde en az 45 kPa fark basıncı gerekir.
Gövde malzemesi dökme demir EN-GJL-250, iç takım malzemesi paslanmaz çelik ve pirinçtir (DZR). İzin verilen çalışma basıncı 1600 kPa, akışkan sıcaklığı 1…120 °C aralığındadır; vana dikeyden 90° eğik konuma kadar monte edilebilir.
| Strok | 40 mm |
|---|---|
| Sızdırmazlık sınıfı | Sınıf IV (hacimsel debinin %0…0,01'i) |
| Basınç sınıfı | PN 16 |
| Nominal debi (V) | 90,9 m³/h |
| Minimum debi (Vmin) | 14,8 m³/h |
| Nominal çap | DN100 |
| Akışkan | Su, antifrizli su |
| Akışkan sıcaklığı | 1…120 °C |
| Vana karakteristiği | Lineer |
| Ayar oranı | 1:100 |
| İzin verilen çalışma basıncı | 1600 kPa |
| Gövde malzemesi | Dökme demir EN-GJL-250 |
| İç takım malzemesi | Paslanmaz çelik, pirinç (DZR) |
| Montaj konumu | Dikeyden 90° eğik konuma kadar |
| Δp min. | 45 kPa |
| Δp maks. (SQV..P ile) | 800 kPa |
| Δp kapama (SQV..P ile) | 800 kPa |
| Nominal çap (DN) | DN100 |
|---|---|
| Basınç sınıfı (PN) | PN16 |
| Yol sayısı | 2 |
| Bağlantı tipi | Flanşlı |
| Strok | 40 mm |
| Gövde malzemesi | Dökme demir EN-GJL-250 |
| Nominal debi | 90,9 m³/h |
| Akışkan sıcaklığı | 1…120 °C |
| Akışkan tipi | Glikollü su |
| Vana karakteristiği | Lineer |
| Akışkan tipi | Su |
