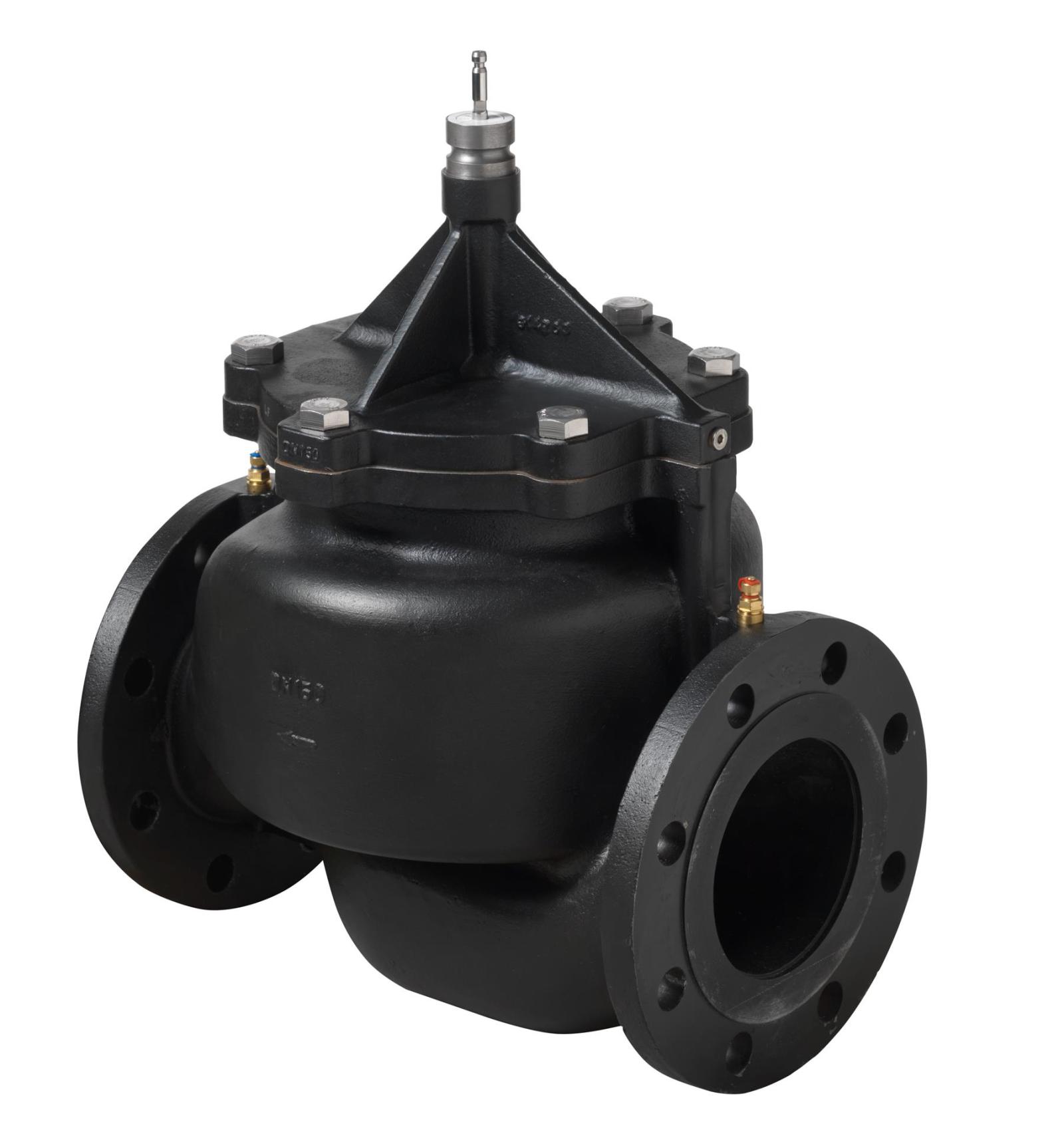

VPF43.200F280, DN200 PN16 flanş bağlantılı basınçtan bağımsız kontrol vanasıdır (PICV); HVAC ve bölgesel ısıtma kapalı devrelerinde kullanılır. Nominal debi 280 m³/h, strok 43 mm, akışkan sıcaklığı 1…110 °C.
VPF43.200F280, DN200 nominal çaplı, PN16 basınç sınıfında flanş bağlantılı basınçtan bağımsız kontrol vanasıdır (PICV). Isıtma, havalandırma ve iklimlendirme sistemleri ile bölgesel ısıtma uygulamalarında, kapalı devrelerde kontrol vanası olarak kullanılır. Nominal debisi 280 m³/h, minimum debisi 130 m³/h olarak verilmiştir.
PICV, ayarlanan debiyi sistemdeki fark basıncı değişimlerinden bağımsız olarak sınırlar; hidrolik dengeleme ve oransal kontrol tek vanada birleşir. Vana karakteristiği lineerdir. Ayar oranı 100:1, SCV değeri sayısı 16. 43 mm strokla uyumlu Siemens elektromotorik aktüatörlerle birlikte çalışır.
Gövde malzemesi dökme demir EN-GJS-400-15, iç takım malzemesi paslanmaz çelik ve pirinçtir (DZR). İzin verilen çalışma basıncı 1600 kPa, akışkan sıcaklığı 1…110 °C aralığındadır; vana dikeyden 90° eğik konuma kadar monte edilebilir.
| Strok | 43 mm |
|---|---|
| Sızdırmazlık sınıfı | Sınıf IV (hacimsel debinin %0…0,01'i) |
| Basınç sınıfı | PN 16 |
| Nominal debi (V) | 280 m³/h |
| Minimum debi (Vmin) | 130 m³/h |
| Nominal çap | DN200 |
| Akışkan | Su, antifrizli su |
| Akışkan sıcaklığı | 1…110 °C |
| Vana karakteristiği | Lineer |
| Ayar oranı | 100:1 |
| İzin verilen çalışma basıncı | 1600 kPa |
| Gövde malzemesi | Dökme demir EN-GJS-400-15 |
| İç takım malzemesi | Paslanmaz çelik, pirinç (DZR) |
| Montaj konumu | Dikeyden 90° eğik konuma kadar |
| SCV değeri sayısı | 16 |
| Δp maks. (SAV..P ile) | 800 kPa |
| Δp kapama (SAV..P ile) | 800 kPa |
| Δp maks. (SQV..P ile) | 800 kPa |
| Δp kapama (SQV..P ile) | 800 kPa |
| Nominal çap (DN) | DN200 |
|---|---|
| Basınç sınıfı (PN) | PN16 |
| Yol sayısı | 2 |
| Bağlantı tipi | Flanşlı |
| Strok | 43 mm |
| Gövde malzemesi | Sfero döküm EN-GJS-400-15 |
| Nominal debi | 280 m³/h |
| Akışkan sıcaklığı | 1…110 °C |
| Akışkan tipi | Su |
| Akışkan tipi | Glikollü su |
| Vana karakteristiği | Lineer |
Değerler üretici föyünden girilmiştir. Seçiminizden emin değilseniz mühendis desteğimize danışabilirsiniz — ücretsizdir.
Üreticinin yayımladığı orijinal belgeler: teknik föy, montaj ve kullanım kılavuzları, uygunluk beyanları ve çizimler. Dosyalar değiştirilmeden, kendi sunucumuzdan sunulur.
Belgeler üreticinin yayımladığı dildedir. Türkçe teknik destek ya da uygulama sorunuz için mühendislerimize yazın — ücretsizdir. Belgelerin tüm hakları üreticisi Siemens’e aittir.
Aşağıdaki liste doğrulanmış uyumluluk bilgisidir, benzer ürün önerisi değildir. İlişki iki yönlüdür: karşı ürünün sayfasında da bu ürün listelenir.
| Ürün | Stok kodu | Öne çıkan değerler | Durum |
|---|---|---|---|
| SAV61P00 Elektromotorik Aktüatör (1100 N, 40 mm, AC/DC 24 V, DC 0-10 V, DC 4-20 mA veya 0-1000 Ω, 120 s) | S55150-A119 | Besleme AC/DC 24 V · Strok 40 mm · Kuvvet 1100 N | ✓ Uyumlu |
| SAV31P00 Elektromotorik Aktüatör (1100 N, 40 mm, AC 230 V, 3 Konumlu, 120 s) | S55150-A121 | Besleme AC 230 V · Kontrol 3 konumlu · Strok 40 mm | ✓ Uyumlu |
| SAV81P00 Elektromotorik Aktüatör (1100 N, 40 mm, AC/DC 24 V, 3 Konumlu, 120 s) | S55150-A120 | Besleme AC/DC 24 V · Kontrol 3 konumlu · Strok 40 mm | ✓ Uyumlu |
