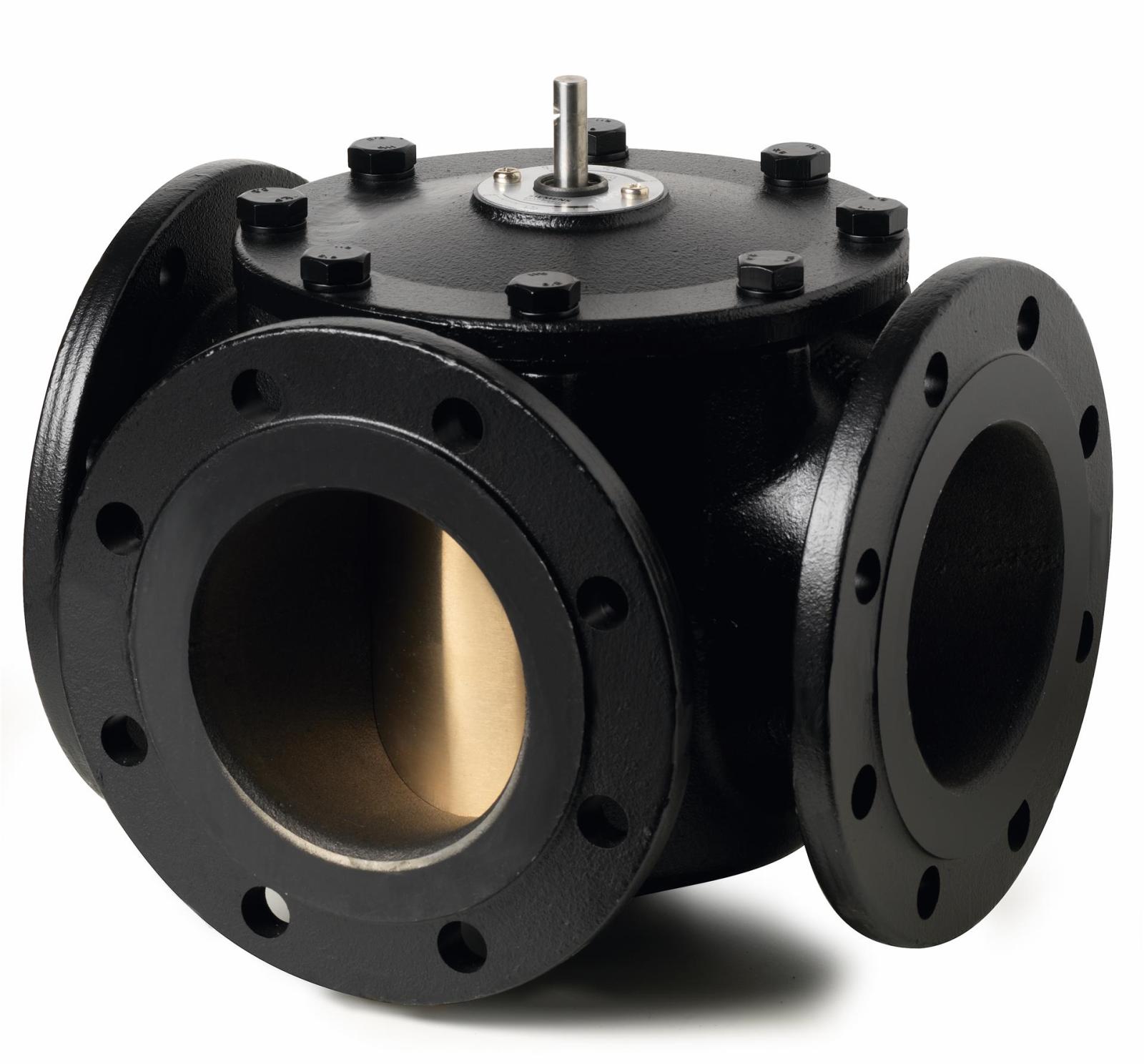

Siemens VBF21.80 Flanşlı 3 Yollu Döner Sürgülü Vana (DN80, PN6, kvs 100) Siemens VBF21.80 Flanşlı 3 Yollu Döner Sürgülü Vana (DN80, PN6, kvs 100)
Büyütmek için görsele tıklayın
Siemens 3 Yollu Flanşlı Vana Gövdesi

Siemens VBF21.80 Flanşlı 3 Yollu Döner Sürgülü Vana (DN80, PN6, kvs 100)

Stok kodu: BPZ:VBF21.80 |Model: VBF21.80 |İlk değerlendirmeyi siz yazın | 2 ürünle uyumluluğu doğrulanmış
Çap
DN80
Basınç
PN6
kvs
100 m³/h
Yol
3
Bağlantı
Flanşlı

VBF21.80, soğutma ve sıcak su devrelerinde karıştırma/ayırma için 3 yollu döner sürgülü vana. DN80, PN6, kvs 100 m³/h, akışkan sıcaklığı 1…120 °C, 90° dönüş.

VBF21.80, ISO 7005'e uygun flanş bağlantılı, DN80 nominal çaplı 3 yollu döner sürgülü (slipper) vanadır. Kapalı devrelerde soğutma suyu ve düşük sıcaklıklı sıcak su için karıştırma ya da ayırma uygulamalarında kullanılır; kvs değeri 100 m³/h, basınç sınıfı PN 6'dır.

Vana 90° dönüşle çalışır ve lineer karakteristiğe sahiptir; bypass sızıntı oranı kvs değerinin %0,1'idir. Motorlu kullanımda SAL..T10 serisi 10 Nm döner aktüatörlerle eşleşir ve bu montaj için ASK31N montaj seti gerekir. Δp maks. değeri SAL..T10 ve SQL33.. aktüatörlerle 30 kPa'dır.

Gövde EN-GJL-250 dökme demirdir; izin verilen çalışma basıncı 600 kPa, akışkan sıcaklığı 1…120 °C'dir.

Öne Çıkan Özellikler

  • ISO 7005'e uygun flanş bağlantısı
  • DN80, PN6, kvs 100 m³/h
  • Gövde: Dökme demir EN-GJL-250
  • Akışkan sıcaklığı 1…120 °C
  • 90° dönüşlü döner sürgülü yapı, lineer karakteristik
  • SAL..T10 aktüatörle kullanımda ASK31N montaj seti gerekir

Teknik Özellikler

Strok90 mm
Dönüş açısı90°
Sızıntı oranı (bypass)kvs değerinin %0,1
kvs100 m³/h
Akışkan sıcaklığı1…120 °C
Vana karakteristiğiLineer
İzin verilen çalışma basıncı600 kPa
Gövde malzemesiDökme demir EN-GJL-250
İç takım malzemesi< DN 100: CrNi çelik / pirinç; > DN 125: CrNi çelik / Rg5
Basınç sınıfıPN 6
Gerekli montaj setiASK31N
Sızıntı oranıkvs değerinin %0,1
Δp maks. (SAL..T10 ile)30 kPa
Δp maks. (SQL33.. ile)30 kPa
Δp maks. (SQL33../83.. ile)30 kPa

Aksesuarlar ve Uyumlu Ürünler

  • ASK31N — SAL..T10 aktüatör için VBF21.. (DN65…150) montaj seti
  • SAL31.00T10 — Elektromotorik aktüatör, 10 Nm, 90°, AC 230 V, 3 konumlu
  • SAL61.00T10 — Elektromotorik aktüatör, 10 Nm, 90°, AC/DC 24 V, DC 0…10 V / 4…20 mA
  • SAL61.03T10 — Elektromotorik aktüatör, 10 Nm, 90°, AC/DC 24 V, DC 0…10 V / 4…20 mA, 30 s
  • SAL81.00T10 — Elektromotorik aktüatör, 10 Nm, 90°, AC/DC 24 V, 3 konumlu
  • SAL81.03T10 — Elektromotorik aktüatör, 10 Nm, 90°, AC/DC 24 V, 3 konumlu, 30 s
  • SAL31.03T10 — Elektromotorik aktüatör, 10 Nm, 90°, AC 230 V, 3 konumlu, 30 s
