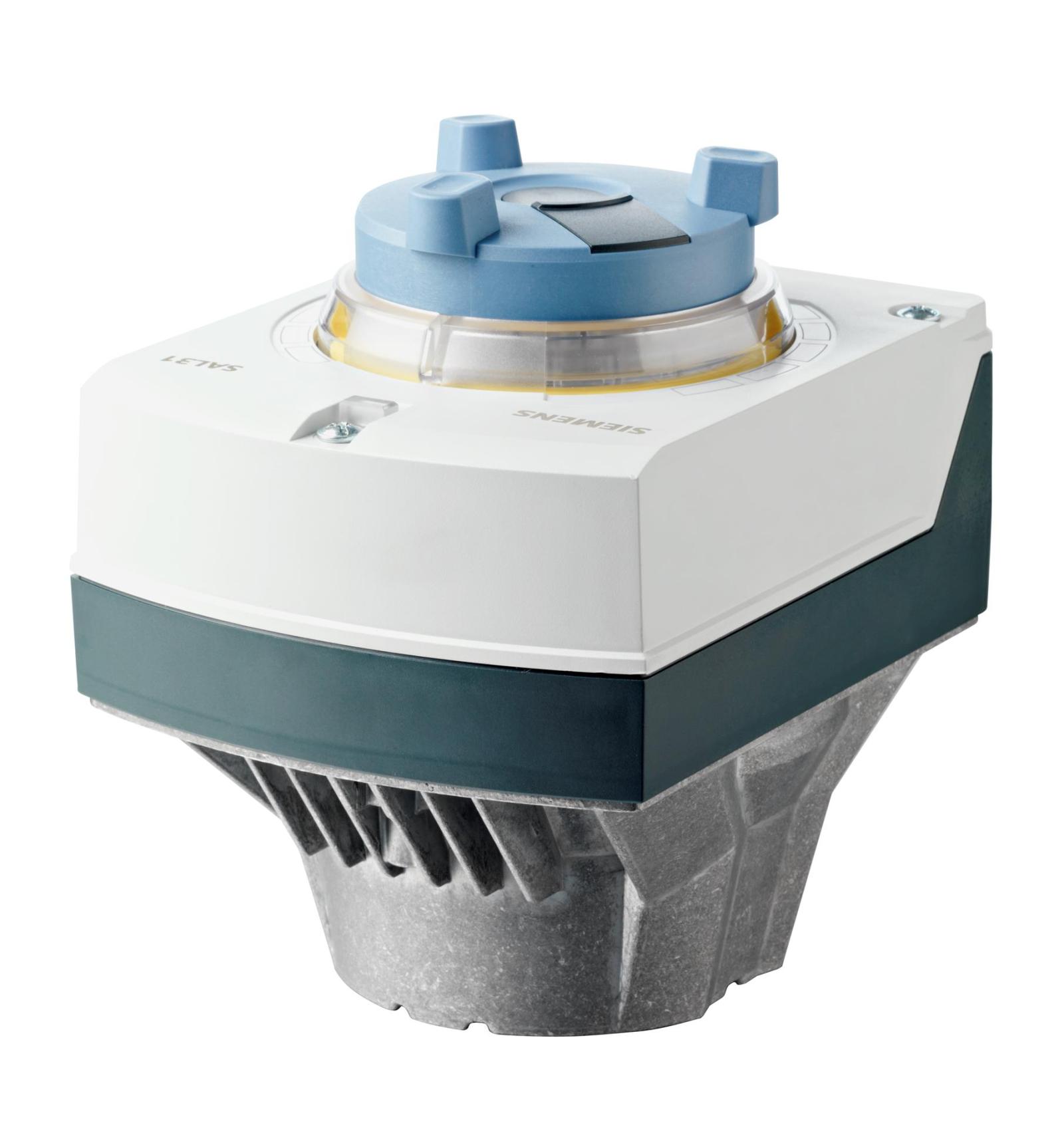

Siemens SAL31.00T10 Elektromotorik Döner Aktüatör (10 Nm, 90°, AC 230 V, 3 Konumlu, 120 s)
Besleme
AC 230 V
Kontrol
3 konumlu
Moment
10 Nm
Ölçüler
160 x 124 x 153 mm
Koruma
IP54
Döner vanalar için elektromotorik döner aktüatör. 10 Nm dönme momenti, 90° dönüş açısı, AC 230 V besleme, 3 konumlu kontrol ve 120 s konumlandırma süresi.
SAL31.00T10, döner hareketli vanaları sürmek için kullanılan elektromotorik döner aktüatördür. 10 Nm dönme momenti ve 90° dönüş açısı sağlar; -10…120 °C akışkan sıcaklığındaki uygulamalara uygundur.
AC 230 V ile beslenir ve 3 konumlu sinyalle kontrol edilir; konumlandırma süresi 120 s'dir. Standart olarak konum geri bildirimi yoktur; yardımcı kontak ve/veya potansiyometre için takma yuvası bulunur.
Manuel kumanda imkânı vardır ve konum sabitlenebilir. Siemens montaj setleriyle VBF21.. ve VKF41.. vanalara bağlanır. IP54 koruma sınıfındadır; hava koruma kapağı aksesuarı mevcuttur. Siemens verisine göre SA..81.. ve SA..61.. serileri UL listelidir.
Öne Çıkan Özellikler
- 10 Nm dönme momenti, 90° dönüş açısı
- AC 230 V besleme, 3 konumlu kontrol
- 120 s konumlandırma süresi
- Manuel kumanda, konum sabitlenebilir
- Yardımcı kontak ve/veya potansiyometre için takma yuvası
- IP54 koruma sınıfı, -15…55 °C ortam sıcaklığı
Teknik Özellikler
| Dönme momenti | 10 Nm |
|---|---|
| Dönüş açısı | 90° |
| Güç tüketimi | 3,4 VA, 1,9 W, bekleme gücü: 1,2 W |
| Konumlandırma süresi | 120 s |
| Konumlandırma sinyali | 3 konumlu |
| Koruma sınıfı | IP54 |
| Ortam sıcaklığı (çalışma) | -15…55 °C |
| Akışkan sıcaklığı | -10…120 °C |
| Ortam nemi (çalışma) | 95 % bağıl nem |
| Ölçüler (G x Y x D) | 160 x 124 x 153 mm |
| Montaj pozisyonu | Dikeyden yataya |
| Besleme gerilimi | AC 230 V |
| Konum geri bildirimi | Yok |
| Yardımcı kontak | Opsiyonel |
Aksesuarlar ve Uyumlu Ürünler
- ASZ7.5/1000 — Potansiyometre 0…1000 Ω (SA..31../SA..81.. için)
- ASK31N — SAL..T10'u VBF21.. DN65…150 vanalara montaj seti
- ASK33N — SAL..'ı VKF41.. vanalara montaj seti (VFW41..U tipleri hariç)
- ASC10.51 — Yardımcı kontak (SA..31../SA..61../SA..81.. için)
- ASK39.1 — Hava koruma kapağı (SAX../SAL.. için)
- ASK32N — SAL..T10'u VBF21.. DN40…50 vanalara montaj seti
Ürün künyesi
- Kategori Aktüatörler
- Marka Siemens
- Model SAL31.00T10
- Besleme gerilimi AC 230 V
- Kontrol tipi 3 konumlu
- Koruma sınıfı (IP) IP54
- Dönme momenti 10 Nm
- Çalışma süresi 120 s
- Dönüş açısı 90°
- Ortam sıcaklığı -15…55 °C
- Akışkan sıcaklığı -10…120 °C
- Ölçüler 160 x 124 x 153 mm
- SKU S55162-A108
- Barkod 7612914069337
Teknik özellikler
| Besleme gerilimi | AC 230 V |
|---|---|
| Kontrol tipi | 3 konumlu |
| Koruma sınıfı (IP) | IP54 |
| Dönme momenti | 10 Nm |
| Çalışma süresi | 120 s |
| Dönüş açısı | 90° |
| Ortam sıcaklığı | -15…55 °C |
| Akışkan sıcaklığı | -10…120 °C |
| Ölçüler | 160 x 124 x 153 mm |
Değerler üretici föyünden girilmiştir. Seçiminizden emin değilseniz mühendis desteğimize danışabilirsiniz — ücretsizdir.
Teknik dokümanlar
Üreticinin yayımladığı orijinal belgeler: teknik föy, montaj ve kullanım kılavuzları, uygunluk beyanları ve çizimler. Dosyalar değiştirilmeden, kendi sunucumuzdan sunulur.
Teknik föy 2
Montaj kılavuzu 5
PDF
Hilfsschalter ASC10.51
Siemens · Montaj talimatı · 8 sayfa · 2,3 MB
DE Ä°ndir
PDF
Potentiometer ASZ7.5
Siemens · Montaj talimatı · 8 sayfa · 867 KB
DE Ä°ndir
PDF
Mounting set ASK31N
Siemens · Montaj talimatı · 3,1 MB
DE Ä°ndir
PDF
Mounting set ASK33N
Siemens · Montaj talimatı · 4 sayfa · 775 KB
DE Ä°ndir
PDF
Mounting set ASK32N
Siemens · Montaj talimatı · 2,4 MB
DE Ä°ndir
Uygunluk beyanı / sertifika 4
PDF
EU Declaration of Conformity SAL31/61/81
Siemens · AB uygunluk beyanı (CE) · 2 sayfa · 280 KB
DE Ä°ndir
PDF
Test report EN 10204 (type 2.2)
Siemens · Test raporu (EN 10204) · 1 sayfa · 419 KB
DE Ä°ndir
PDF
Electromotoric actuators, SAL..
Siemens · Çevresel ürün beyanı · 2 sayfa · 19 KB
EN Ä°ndir
PDF
EPD Type II with LCA - Acvatixâ„¢ - Large Electromotoric Rotary Actuators - SAL.. Actuators
Siemens · Çevresel ürün beyanı (EPD) · 1,6 MB
EN Ä°ndir
CAD / BIM 3
Belgeler üreticinin yayımladığı dildedir. Türkçe teknik destek ya da uygulama sorunuz için mühendislerimize yazın — ücretsizdir. Belgelerin tüm hakları üreticisi Siemens’e aittir.
