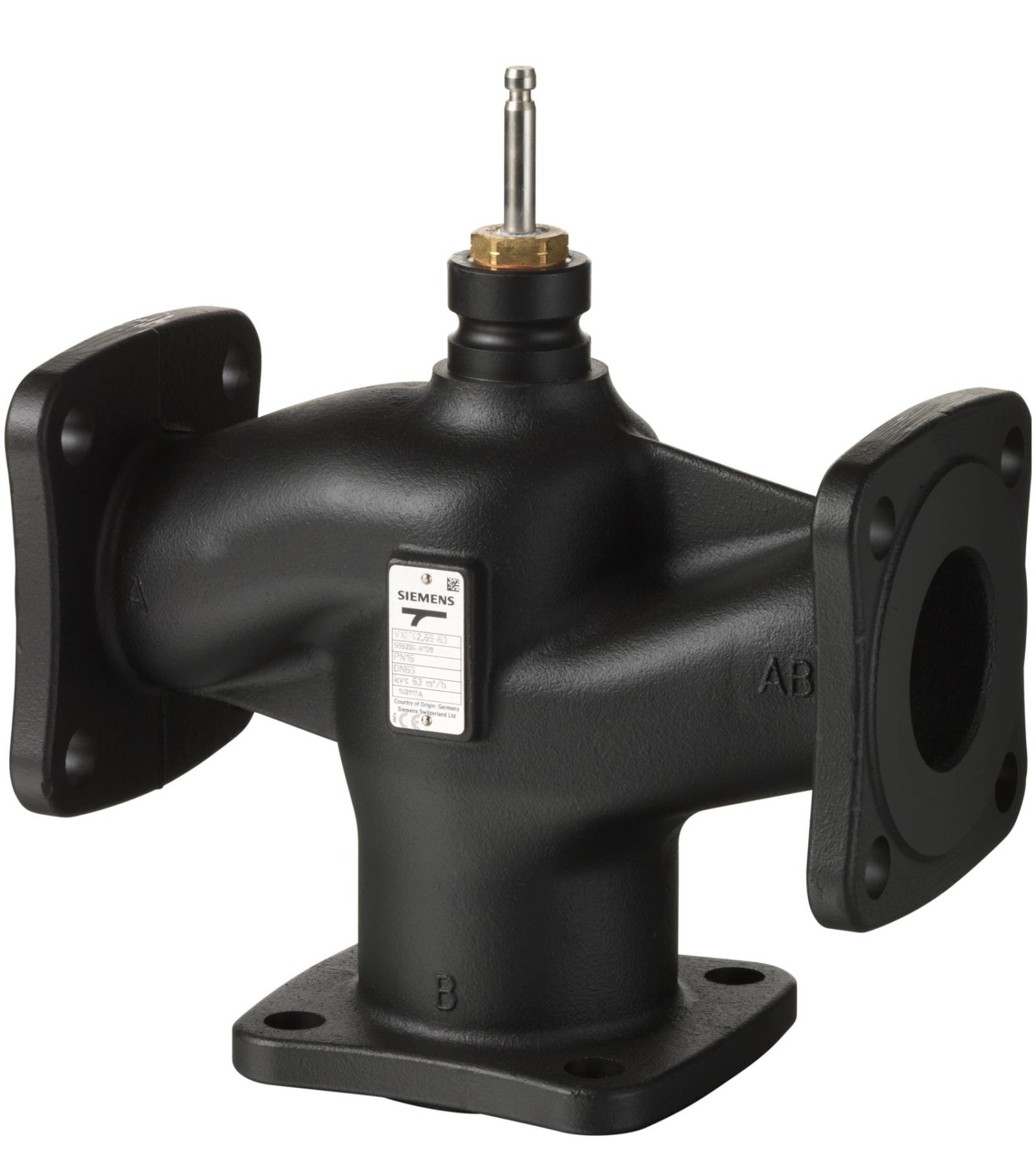

Siemens VXF42.100-160 Flanşlı 3 Yollu Vana Gövdesi (DN100, PN16, kvs 160) Siemens VXF42.100-160 Flanşlı 3 Yollu Vana Gövdesi (DN100, PN16, kvs 160)
Büyütmek için görsele tıklayın
Siemens 3 Yollu Flanşlı Vana Gövdesi

Siemens VXF42.100-160 Flanşlı 3 Yollu Vana Gövdesi (DN100, PN16, kvs 160)

Stok kodu: S55204-V143 |Model: VXF42.100-160 |İlk değerlendirmeyi siz yazın | 4 ürünle uyumluluğu doğrulanmış
Çap
DN100
Basınç
PN16
kvs
160 m³/h
Strok
40 mm
Yol
3

VXF42.100-160, kapalı su devrelerinde karıştırma/ayırma için 3 yollu flanşlı vana. DN100, PN16, kvs 160 m³/h, akışkan sıcaklığı -10…150 °C, strok 40 mm.

VXF42.100-160, ISO 7005'e uygun flanş bağlantılı, DN100 nominal çaplı, PN 16 basınç sınıfında 3 yollu glob (oturmalı) vana gövdesidir. Kapalı devrelerde soğutma suyu, düşük ve yüksek sıcaklıklı su ile salamura için karıştırma ya da ayırma uygulamalarında kullanılır; kvs değeri 160 m³/h'tir.

Vana 40 mm strokludur; düz geçiş eşit yüzdeli, bypass yolu lineer karakteristiğe sahiptir. Motorlu kullanım için SAV.., SKC.. serisi aktüatörler uyumludur; aktüatöre göre izin verilen fark basıncı değerleri teknik tabloda yer alır.

Gövde EN-GJL-250 dökme demirdir; izin verilen çalışma basıncı 1600 kPa, akışkan sıcaklığı -10…150 °C'dir. 0 °C altındaki akışkanlar için ASZ6.6 mil ısıtıcı aksesuar olarak sunulur.

Öne Çıkan Özellikler

  • ISO 7005'e uygun flanş bağlantısı
  • DN100, PN16, kvs 160 m³/h
  • Gövde: Dökme demir EN-GJL-250
  • Akışkan sıcaklığı -10…150 °C
  • Strok 40 mm
  • Vana karakteristiği: eşit yüzdeli / lineer (bypass)
  • Sızıntı oranı: kvs değerinin %0…0,02

Teknik Özellikler

Strok40 mm (DN80 dahil: 20 mm; DN100 ve üzeri: 40 mm)
Sızıntı oranıkvs değerinin %0…0,02
Sızıntı oranı (bypass)kvs değerinin %0,5…2
Nominal çap (DN)DN100
kvs160 m³/h
Akışkan sıcaklığı-10…150 °C
Vana karakteristiğiDüz geçiş: eşit yüzdeli; düz geçiş kvs 250/400: lineer; bypass: lineer
Ayar oranı100:1 (DN 15…25: >50; DN 32…150: >100)
İzin verilen çalışma basıncı1600 kPa
Gövde malzemesiDökme demir EN-GJL-250
İç takım malzemesi≤ DN40: CrNi çelik / pirinç; ≥ DN50: CrNi çelik / bronz
Basınç sınıfıPN 16
Δp maks. (SAV.. ile)125 kPa
Δp maks. (SKC.. ile)250 kPa

Aksesuarlar ve Uyumlu Ürünler

  • 428488060 — Komple salmastra, mil çapı 10 mm, EPDM conta
  • 467956290 — Komple salmastra, mil çapı 14 mm, EPDM conta, 150 °C'ye kadar
  • ASZ6.6 — 0 °C altındaki akışkanlar için mil ısıtıcı
  • SAV61.00 — Elektromotorik aktüatör, 1600 N, 20/40 mm, AC/DC 24 V, DC 0…10 V / 4…20 mA
  • SAV31.00 — Elektromotorik aktüatör, 1600 N, 20/40 mm, AC 230 V, 3 konumlu
  • SKC32.60 — Elektrohidrolik aktüatör, 2800 N, 40 mm, AC 230 V, 3 konumlu
  • SKC60 — Elektrohidrolik aktüatör, 2800 N, 40 mm, AC 24 V, DC 0…10 V / 4…20 mA
  • SKC32.60/F — Elektrohidrolik aktüatör, 2800 N, 40 mm, AC 230 V, 3 konumlu
  • SKC32.61/F — Elektrohidrolik aktüatör, 2800 N, 40 mm, AC 230 V, 3 konumlu, fail-safe fonksiyonlu
  • SKC62/F — Elektrohidrolik aktüatör, 2800 N, 40 mm, AC 24 V, DC 0…10 V / 4…20 mA
  • SAV81.00 — Elektromotorik aktüatör, 1600 N, 20/40 mm, AC/DC 24 V, 3 konumlu
  • SAV61.00/MO — Elektromotorik aktüatör, 1600 N, 20/40 mm, Modbus RTU
  • SAV61.00/HR — Elektromotorik aktüatör, 1600 N, 40 mm, AC/DC 24 V, DC 0…10 V, 120 s, yay geri dönüşsüz, Intelligent Valve için yüksek çözünürlüklü
  • SKC32.61 — Elektrohidrolik aktüatör, 2800 N, 40 mm, AC 230 V, 3 konumlu, yay geri dönüşlü
  • SKC82.60U — Elektrohidrolik aktüatör, 2800 N, 40 mm, AC 24 V, 3 konumlu, UL
