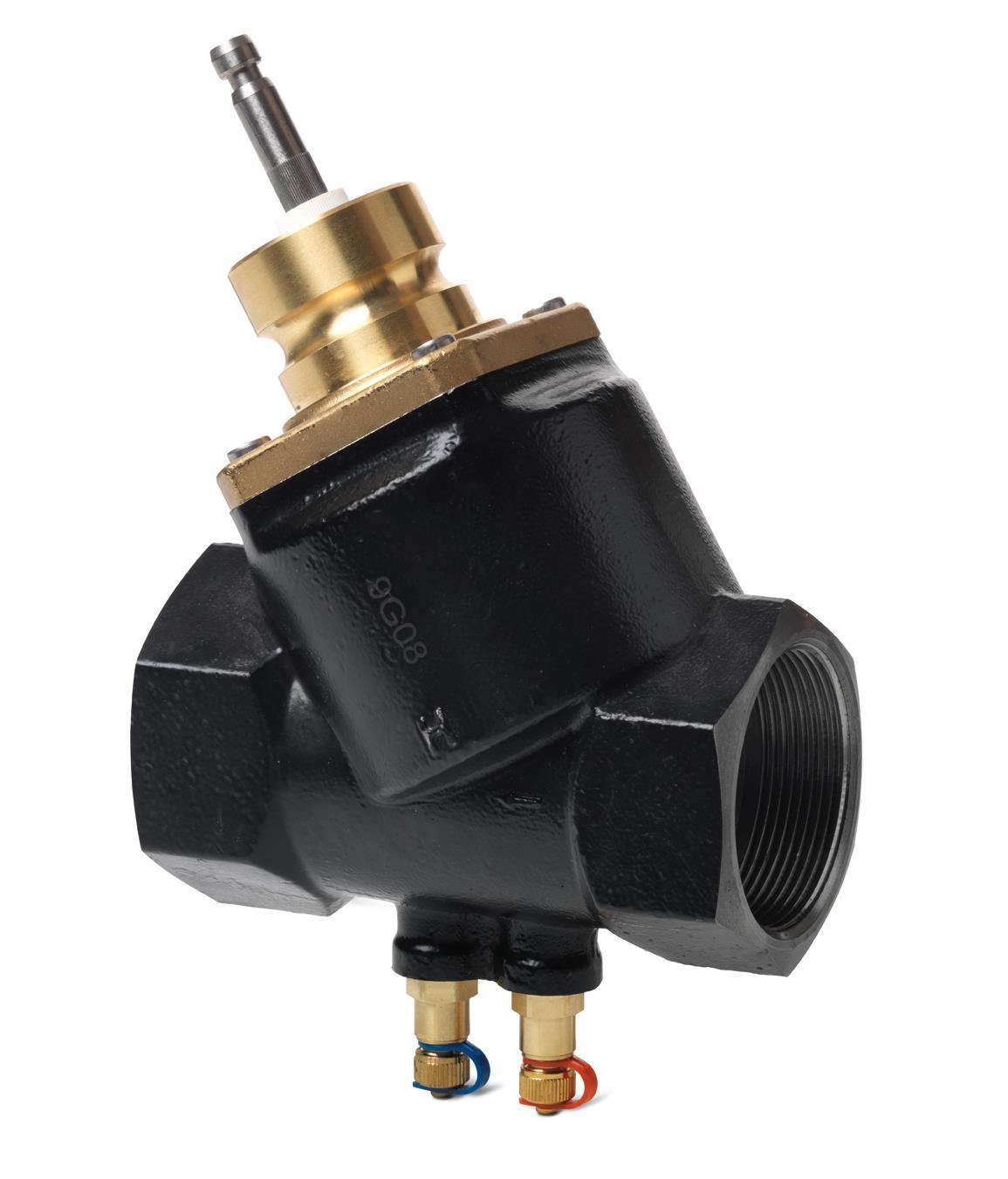

Siemens VPI46.40F9.5Q Basınçtan Bağımsız Kontrol Vanası PICV (İç Dişli, DN40, PN25, 1370-9500 l/h, Ölçüm Nipelli)

VPI46.40F9.5Q, DN40 nominal çaplı, PN25 basınç sınıfında, Rp 1½" iç dişli bağlantılı ön ayarlı basınçtan bağımsız kontrol vanasıdır (PICV, kombine vana). Havalandırma ve iklimlendirme tesislerinde su tarafı kontrol ile fan coil, indüksiyon cihazı gibi terminal ünitelerin ve ısıtma ya da soğutma eşanjörlerinin otomatik hidrolik dengelenmesinde; ayrıca bağımsız ısıtma sistemleri, daireler ve tek tek odalar gibi ısıtma zonlarında, kapalı devrelerde kullanılır.

Vana, ön ayar ile belirlenen debiyi sistemdeki fark basıncı değişimlerinden bağımsız olarak sınırlar; hidrolik dengeleme ve kontrol işlevi tek gövdede birleşir. Debi ayar aralığı 1370…9500 l/h, vana karakteristiği lineerdir. 15 mm strokla uyumlu Siemens termal ve elektromotorik aktüatörlerle birlikte kullanılır; vana üzerindeki fark basıncı en az 25 kPa, en fazla 800 kPa olmalıdır.

Gövde malzemesi dökme demir, iç takım malzemesi çinko kaybına dayanıklı pirinç (CW602N), paslanmaz çelik ve PPS'tir. İzin verilen çalışma basıncı 2500 kPa, akışkan sıcaklığı 1…120 °C, çalışma ortam sıcaklığı 1…50 °C aralığındadır. Fark basıncı ölçüm nipelleri (P/T portları) sayesinde devreye alma sırasında ölçüm yapılabilir.

Öne Çıkan Özellikler

• İç dişli Rp 1½" bağlantı, DN40, PN25
• Ön ayarlı debi aralığı: 1370…9500 l/h
• Basınçtan bağımsız debi sınırlama ve kontrol tek gövdede
• Lineer vana karakteristiği, 15 mm strok
• Δp min. 25 kPa, Δp maks. 800 kPa
• Sınıf IV sızdırmazlık
• Fark basıncı ölçüm nipelli (P/T portları)
• Su ve antifrizli su için, akışkan sıcaklığı 1…120 °C

Teknik Özellikler

Aksesuarlar ve Uyumlu Ürünler

• SAY31P03 — Elektromotorik aktüatör, 200 N, 15 mm, AC 230 V, 3 konumlu, 30 s
• SAY61P03 — Elektromotorik aktüatör, 200 N, 15 mm, AC/DC 24 V, DC 0…10 V / DC 4…20 mA, 30 s
• ALE10 — Siemens kombine vanalar için elektronik manometre
• ALE11 — Siemens kombine vanalar için ölçüm hortumları ve uçları
• ALP45 — VPI45.. için yedek ölçüm nipelleri, 2 adetlik set
• ALP46 — P/T ölçüm portları için kör tapa
• ALP47 — O-ring dahil boşaltma küresel vanası
• ALP48 — Kırmızı şeritli kombine P/T portu ve boşaltma küresel vanası
• ALP49 — Uzun P/T ölçüm portları (2 adetlik set)
• ALI50VPI46/VPP46 — VPI46.40.., VPP46.40, VPI46.50 ve VPP46.50.. için izolasyon kabı
• SAY81P03 — Elektromotorik aktüatör, 200 N, 15 mm, AC/DC 24 V, 3 konumlu, 30 s
