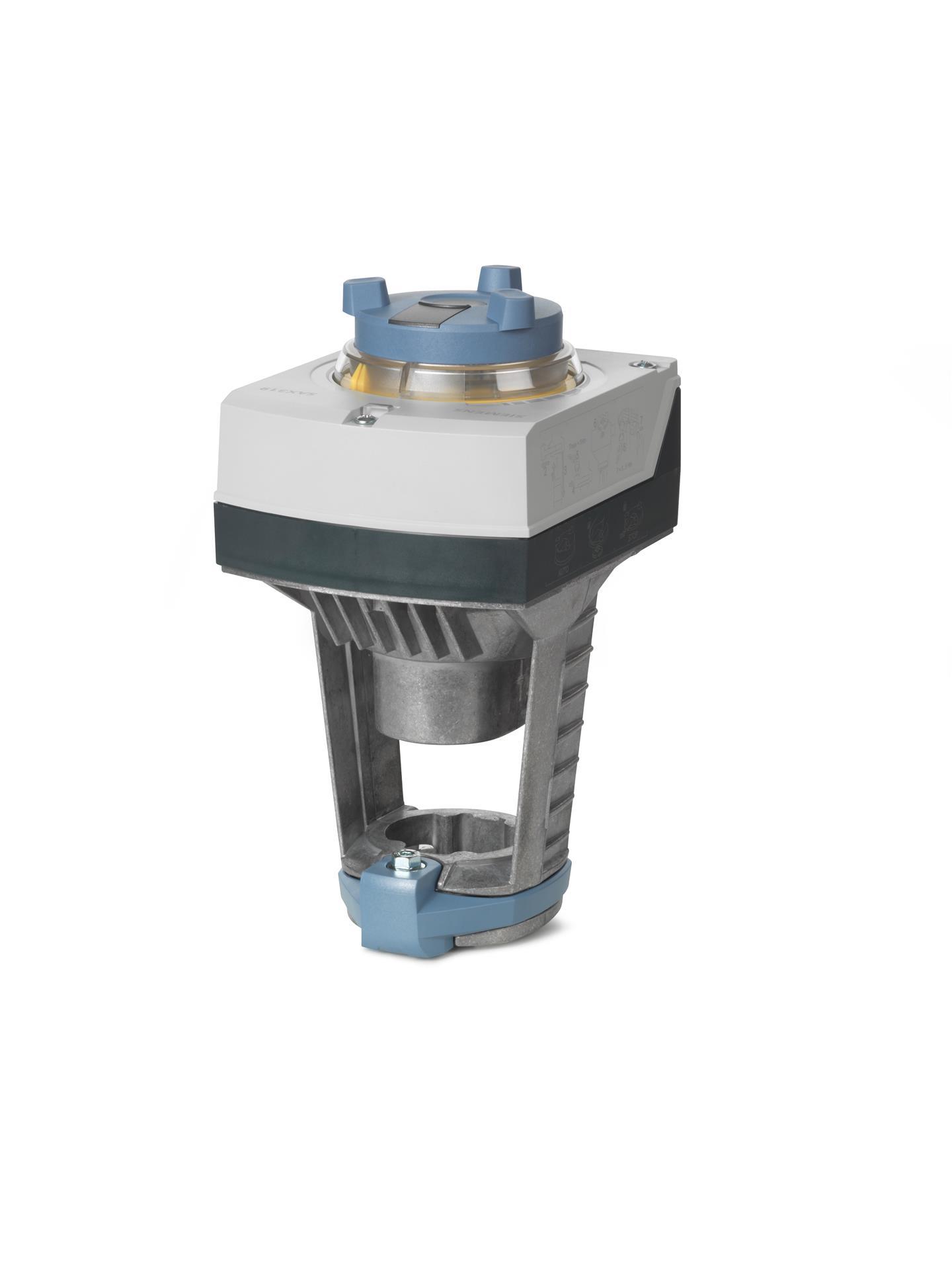

Siemens SAX319.00 Elektromotorik Aktüatör (800 N, 20 mm, AC 230 V, 3 Konumlu, 120 s)
Besleme
AC 230 V
Kontrol
3 konumlu
Strok
20 mm
Kuvvet
800 N
Ölçüler
124 x 242 x 150 mm
20 mm stroklu vanalar için elektromotorik lineer aktüatör. 800 N itme kuvveti, AC 230 V besleme, 3 konumlu kontrol ve 120 s konumlandırma süresi.
SAX319.00, 20 mm stroklu oturmalı vanalarla kullanılan elektromotorik lineer aktüatördür. 800 N itme kuvveti sağlar; -25…130 °C akışkan sıcaklığındaki ısıtma, soğutma ve havalandırma uygulamalarına uygundur.
AC 230 V ile beslenir ve 3 konumlu sinyalle kontrol edilir; konumlandırma süresi 120 s'dir. DC 0…10 V konum geri bildirimi sağlar. Güç tüketimi 3,9 VA / 2,2 W, bekleme gücü 2,2 W.
Siemens açıklamasına göre manuel kumanda imkânı vardır, konum sabitlenebilir ve yardımcı kontak ve/veya potansiyometre için takma yuvası bulunur. Besleme gerilimi aralığı AC 195,5…264,5 V'tur; 5…95 % bağıl nem aralığında çalışır.
Öne Çıkan Özellikler
- 800 N itme kuvveti, 20 mm strok
- AC 230 V besleme
- 3 konumlu kontrol
- 120 s konumlandırma süresi
- DC 0…10 V konum geri bildirimi
- Manuel kumanda, konum sabitlenebilir
- Dikeyden yataya montaj pozisyonu
- -25…130 °C akışkan sıcaklığı, -5…55 °C ortam sıcaklığı
Teknik Özellikler
| İtme kuvveti | 800 N |
|---|---|
| Strok | 20 mm (0,787 inç) |
| Güç tüketimi | 3,9 VA, 2,2 W, bekleme gücü: 2,2 W |
| Konumlandırma süresi | 120 s |
| Bağlantı kablosu | Besleme: (değer belirtilmemiş) |
| Ortam sıcaklığı (çalışma) | -5…55 °C |
| Akışkan sıcaklığı | -25…130 °C |
| Ortam nemi (çalışma) | 5…95 % bağıl nem |
| Ölçüler (G x Y x D) | 124 x 242 x 150 mm |
| Montaj pozisyonu | Dikeyden yataya |
| Besleme gerilimi | AC 195,5…264,5 V, 230 V |
| Konum geri bildirimi | DC 0…10 V |
Ürün künyesi
- Kategori Aktüatörler
- Marka Siemens
- Model SAX319.00
- Besleme gerilimi AC 230 V
- Kontrol tipi 3 konumlu
- Strok 20 mm
- İtme kuvveti 800 N
- Çalışma süresi 120 s
- Ortam sıcaklığı -5…55 °C
- Akışkan sıcaklığı -25…130 °C
- Ölçüler 124 x 242 x 150 mm
- SKU S55150-A105-A900
- Barkod 7612914082862
Teknik özellikler
| Besleme gerilimi | AC 230 V |
|---|---|
| Kontrol tipi | 3 konumlu |
| Strok | 20 mm |
| İtme kuvveti | 800 N |
| Çalışma süresi | 120 s |
| Ortam sıcaklığı | -5…55 °C |
| Akışkan sıcaklığı | -25…130 °C |
| Ölçüler | 124 x 242 x 150 mm |
Değerler üretici föyünden girilmiştir. Seçiminizden emin değilseniz mühendis desteğimize danışabilirsiniz — ücretsizdir.
