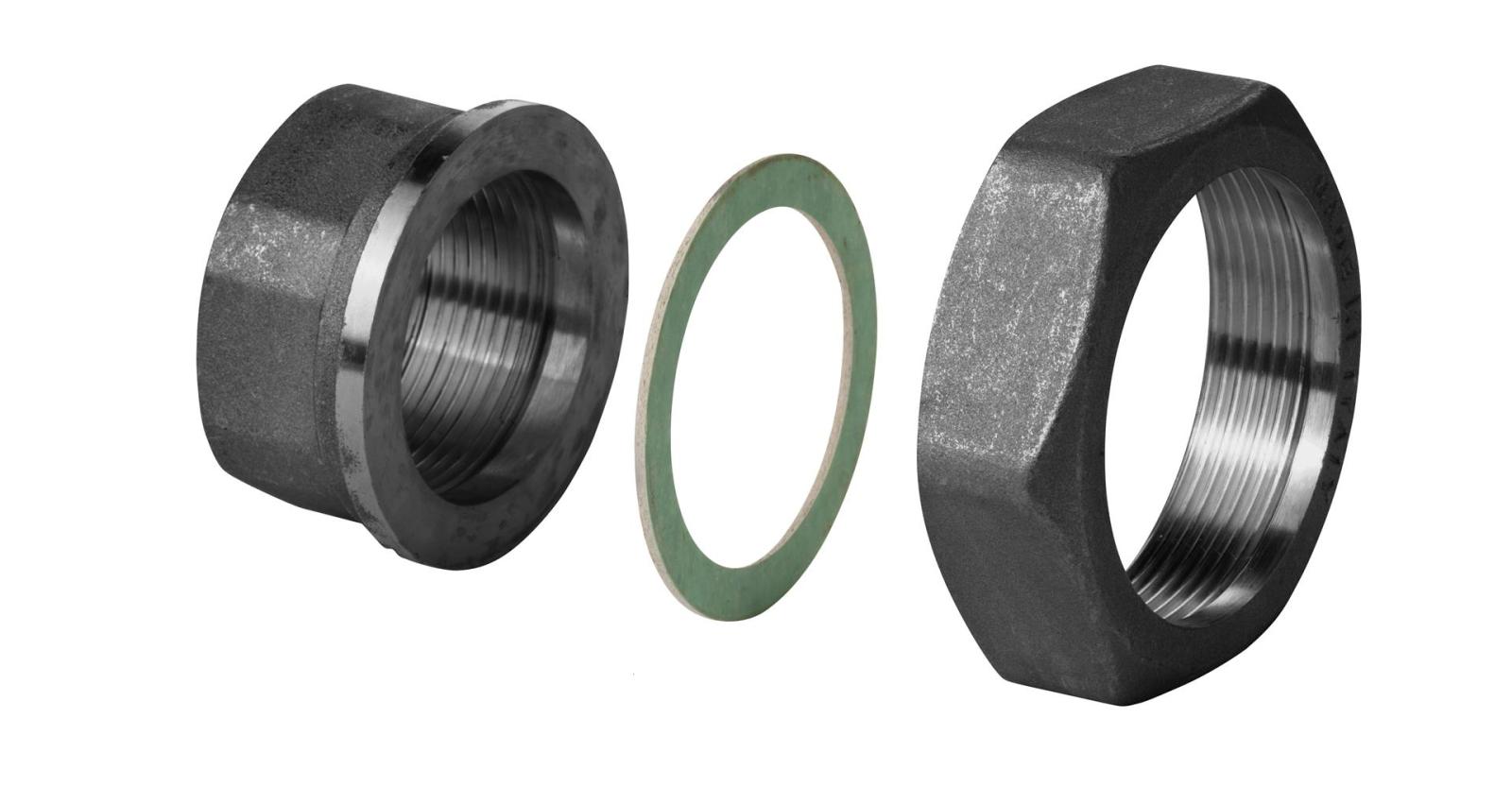

Siemens ALG403 Vana Bağlantı Rakoru Seti (3'lü Set, DN40, G 2¼" / Rp 1½", Temper Döküm)
Çap
DN40
Bağlantı
İç dişli
Gövde
Temper döküm
Bağlantı dişi
G 2¼"
Dişli Siemens kontrol vanaları için 3'lü temper döküm bağlantı rakoru seti. DN40, vana tarafı G 2¼", boru tarafı Rp 1½" iç dişli.
ALG403, dişli bağlantılı Siemens kontrol vanaları için temper döküm (malleable cast iron) bağlantı rakoru setidir. Vana tarafında G 2¼" bağlantı dişi, boru tarafında Rp 1½" iç dişli bağlantı bulunur; nominal çap DN40'dir. Set, 3 adet vana bağlantı noktası içindir.
Vana tarafındaki diş ISO 228-1'e göre silindiriktir. Seride boru tarafı ISO 7-1'e göre konik R dış dişli ya da silindirik Rp iç dişli olarak sunulur; bu model iç dişlidir. Her ALG..3 seti 3 adet rakor somunu, 3 adet ara parça (insert nut) ve 3 adet düz contadan oluşur.
Malzeme fosfatlanmış temper dökümdür.
Öne Çıkan Özellikler
- Vana tarafı bağlantı dişi: G 2¼" (ISO 228-1, silindirik)
- Boru tarafı bağlantı dişi: Rp 1½" iç dişli
- Nominal çap: DN40
- 3 rakor somunu, 3 ara parça ve 3 düz contadan oluşan set
- Malzeme: temper döküm, fosfatlanmış
Teknik Özellikler
| Bağlantı dişi | G 2¼" |
|---|---|
| DN | 40 |
| Bağlantı dişi, vana tarafı | G 2¼" |
| Bağlantı dişi, boru tarafı | Rp 1½" |
| Malzeme | Temper döküm, fosfatlanmış |
Ürün künyesi
- Kategori Vana Aksesuarları
- Marka Siemens
- Model ALG403
- Nominal çap (DN) DN40
- Bağlantı tipi İç dişli
- Gövde malzemesi Temper döküm
- Bağlantı dişi G 2¼"
- SKU BPZ:ALG403
- Barkod 7612914020239
Teknik özellikler
| Nominal çap (DN) | DN40 |
|---|---|
| Bağlantı tipi | İç dişli |
| Gövde malzemesi | Temper döküm |
| Bağlantı dişi | G 2¼" |
Değerler üretici föyünden girilmiştir. Seçiminizden emin değilseniz mühendis desteğimize danışabilirsiniz — ücretsizdir.
Teknik dokümanlar
Üreticinin yayımladığı orijinal belgeler: teknik föy, montaj ve kullanım kılavuzları, uygunluk beyanları ve çizimler. Dosyalar değiştirilmeden, kendi sunucumuzdan sunulur.
CAD / BIM 1
Uygulama sorunuz için mühendislerimize yazın — ücretsizdir. Belgelerin tüm hakları üreticisi Siemens’e aittir.
Bu ürün hangi ürünlerle çalışır?
Aşağıdaki liste doğrulanmış uyumluluk bilgisidir, benzer ürün önerisi değildir. İlişki iki yönlüdür: karşı ürünün sayfasında da bu ürün listelenir.
Siemens
VXG44.40-25 Dış Dişli 3 Yollu Oturmalı Vana (DN40, PN16, kvs 25, strok 5,5 mm)
BPZ:VXG44.40-25
Çap DN40Basınç PN16kvs 25 m³/h
4 ürünle uyumluluğu doğrulanmış
10 teknik veri
Uyumluluk tablosu
| Ürün | Stok kodu | Öne çıkan değerler | Durum |
|---|---|---|---|
| VXP45.40-25 Dış Dişli 3 Yollu Oturmalı Vana (DN40, PN16, kvs 25, strok 5,5 mm) | BPZ:VXP45.40-25 | Çap DN40 · Basınç PN16 · kvs 25 m³/h | ✓ Uyumlu |
| VXG44.40-25 Dış Dişli 3 Yollu Oturmalı Vana (DN40, PN16, kvs 25, strok 5,5 mm) | BPZ:VXG44.40-25 | Çap DN40 · Basınç PN16 · kvs 25 m³/h | ✓ Uyumlu |
