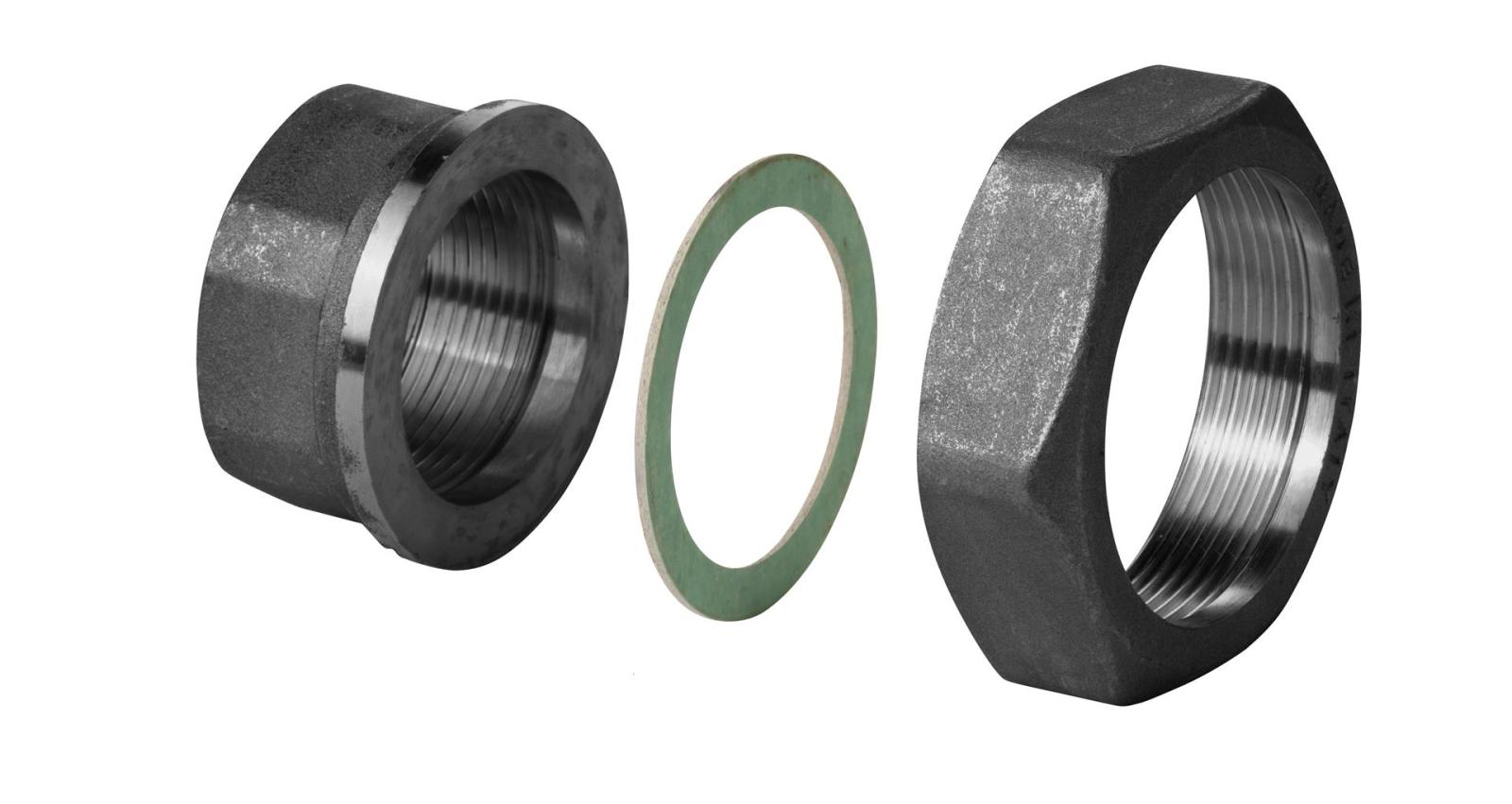

Siemens ALG203 Vana Bağlantı Rakoru Seti (3'lü Set, DN20, G 1¼" / Rp ¾", Temper Döküm)
Çap
DN20
Bağlantı
İç dişli
Gövde
Temper döküm
Bağlantı dişi
G 1¼"
Dişli Siemens kontrol vanaları için 3'lü temper döküm bağlantı rakoru seti. DN20, vana tarafı G 1¼", boru tarafı Rp ¾" iç dişli.
ALG203, dişli bağlantılı Siemens kontrol vanaları için temper döküm (malleable cast iron) bağlantı rakoru setidir. Vana tarafında G 1¼" bağlantı dişi, boru tarafında Rp ¾" iç dişli bağlantı bulunur; nominal çap DN20'dir. Set, 3 adet vana bağlantı noktası içindir.
Vana tarafındaki diş ISO 228-1'e göre silindiriktir. Seride boru tarafı ISO 7-1'e göre konik R dış dişli ya da silindirik Rp iç dişli olarak sunulur; bu model iç dişlidir. Her ALG..3 seti 3 adet rakor somunu, 3 adet ara parça (insert nut) ve 3 adet düz contadan oluşur.
Malzeme fosfatlanmış temper dökümdür.
Öne Çıkan Özellikler
- Vana tarafı bağlantı dişi: G 1¼" (ISO 228-1, silindirik)
- Boru tarafı bağlantı dişi: Rp ¾" iç dişli
- Nominal çap: DN20
- 3 rakor somunu, 3 ara parça ve 3 düz contadan oluşan set
- Malzeme: temper döküm, fosfatlanmış
Teknik Özellikler
| Bağlantı dişi | G 1¼" |
|---|---|
| DN | 20 |
| Bağlantı dişi, vana tarafı | G 1¼" |
| Bağlantı dişi, boru tarafı | Rp ¾" |
| Malzeme | Temper döküm, fosfatlanmış |
Ürün künyesi
- Kategori Vana Aksesuarları
- Marka Siemens
- Model ALG203
- Nominal çap (DN) DN20
- Bağlantı tipi İç dişli
- Gövde malzemesi Temper döküm
- Bağlantı dişi G 1¼"
- SKU BPZ:ALG203
- Barkod 7612914020208
Teknik özellikler
| Nominal çap (DN) | DN20 |
|---|---|
| Bağlantı tipi | İç dişli |
| Gövde malzemesi | Temper döküm |
| Bağlantı dişi | G 1¼" |
Değerler üretici föyünden girilmiştir. Seçiminizden emin değilseniz mühendis desteğimize danışabilirsiniz — ücretsizdir.
Teknik dokümanlar
Üreticinin yayımladığı orijinal belgeler: teknik föy, montaj ve kullanım kılavuzları, uygunluk beyanları ve çizimler. Dosyalar değiştirilmeden, kendi sunucumuzdan sunulur.
CAD / BIM 1
Uygulama sorunuz için mühendislerimize yazın — ücretsizdir. Belgelerin tüm hakları üreticisi Siemens’e aittir.
Bu ürün hangi ürünlerle çalışır?
Aşağıdaki liste doğrulanmış uyumluluk bilgisidir, benzer ürün önerisi değildir. İlişki iki yönlüdür: karşı ürünün sayfasında da bu ürün listelenir.
Uyumluluk tablosu
| Ürün | Stok kodu | Öne çıkan değerler | Durum |
|---|---|---|---|
| VXG44.20-6.3 Dış Dişli 3 Yollu Oturmalı Vana (DN20, PN16, kvs 6,3, strok 5,5 mm) | BPZ:VXG44.20-6.3 | Çap DN20 · Basınç PN16 · kvs 6,3 m³/h | ✓ Uyumlu |
