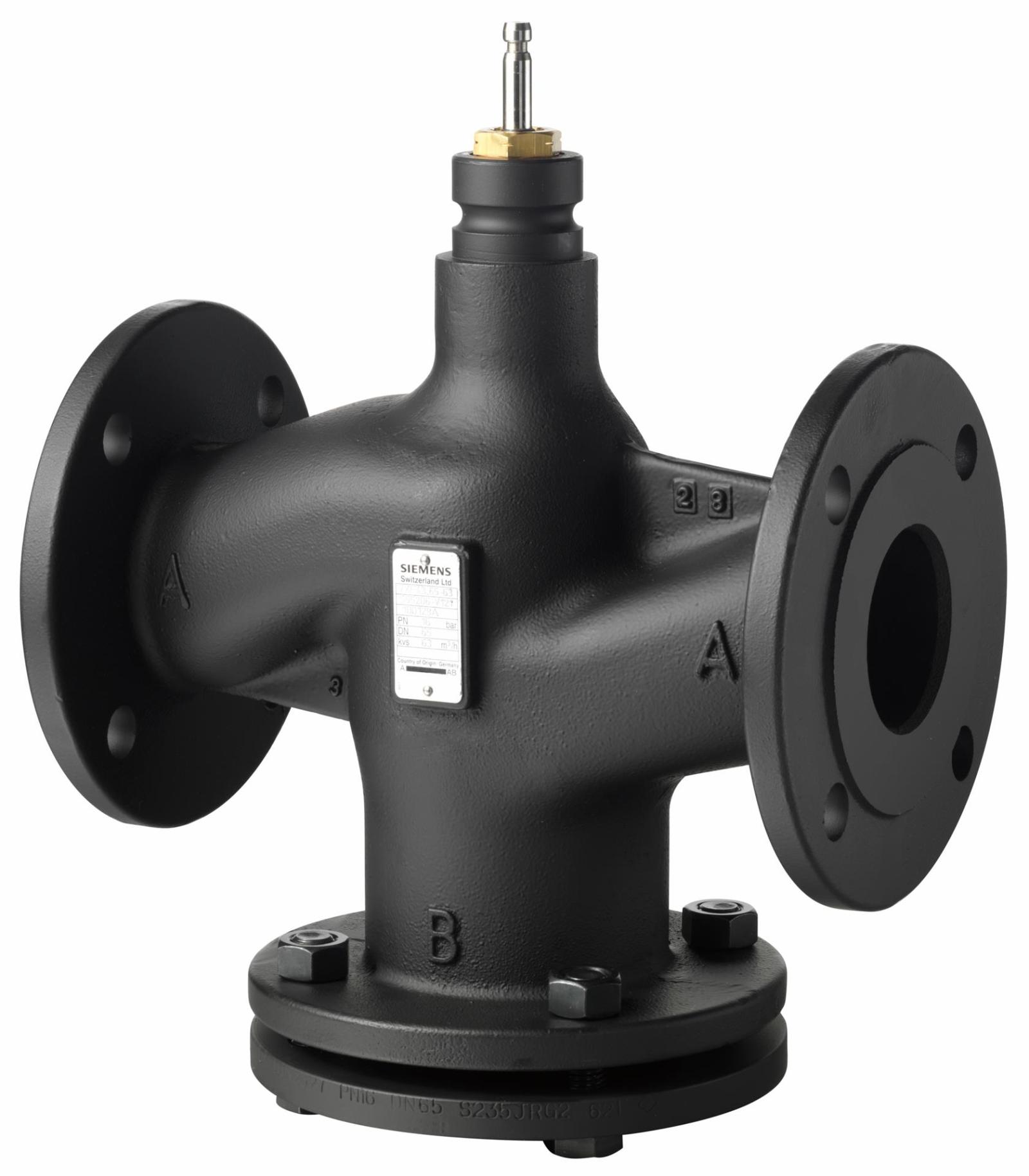

Siemens VVF53.40-20 Flanşlı 2 Yollu Vana Gövdesi (DN40, PN25, kvs 20, Buhar)

VVF53.40-20, ISO 7005'e uygun flanş bağlantılı, DN40 nominal çaplı, PN 25 basınç sınıfında 2 yollu glob (oturmalı) vana gövdesidir. Açık ve kapalı devrelerde soğutma suyu, düşük ve yüksek sıcaklıklı su, salamura, ısı transfer yağları ile doymuş ve kızgın buhar için kullanılır; kvs değeri 20 m³/h'tir.

Vana 20 mm strokludur ve eşit yüzdeli karakteristiğe sahiptir. SAX.., SAV.. elektromotorik ve SKD.., SKB.. elektrohidrolik aktüatörlerle kullanılabilir; aktüatöre göre su ve buhar için Δp maks. ve kapama basıncı değerleri teknik tabloda verilmiştir.

Gövde EN-GJS-400-18-LT sfero döküm, iç takım paslanmaz çeliktir; izin verilen çalışma basıncı 2500 kPa, akışkan sıcaklığı -20…220 °C'dir. Mil ısıtıcıyla -5 °C'nin altındaki akışkan sıcaklıklarında kullanıldığında mil salmastrası değiştirilmelidir.

Öne Çıkan Özellikler

• ISO 7005'e uygun flanş bağlantısı
• DN40, PN25, kvs 20 m³/h
• Gövde: Sfero döküm EN-GJS-400-18-LT
• Akışkan sıcaklığı -20…220 °C
• Strok 20 mm
• Vana karakteristiği: eşit yüzdeli
• Sızıntı oranı: kvs değerinin %0…0,01

Teknik Özellikler

Aksesuarlar ve Uyumlu Ürünler

• 428488060 — Komple salmastra, mil çapı 10 mm, EPDM conta
• ASZ6.6 — 0 °C altındaki akışkanlar için mil ısıtıcı
• 7428400610 — Yedek salmastra, mil çapı 10 mm, FEPM conta
• 7424200000 — SKB/SKC aktüatörler için mil bağlantı pulu, mil çapı 10 mm, 5'li set
• SAV61.00 — Elektromotorik aktüatör, 1600 N, 20/40 mm, AC/DC 24 V, DC 0…10 V / 4…20 mA
• SAV31.00 — Elektromotorik aktüatör, 1600 N, 20/40 mm, AC 230 V, 3 konumlu
• SAX31.00 — Elektromotorik aktüatör, 800 N, 20 mm, AC 230 V, 3 konumlu
• SKB32.50 — Elektrohidrolik aktüatör, 2800 N, 20 mm, AC 230 V, 3 konumlu
• SKB32.50/F — Elektrohidrolik aktüatör, 2800 N, 20 mm, AC 230 V, 3 konumlu
• SKB32.51/F — Elektrohidrolik aktüatör, 2800 N, 20 mm, AC 230 V, 3 konumlu, fail-safe fonksiyonlu
• SKB62/F — Elektrohidrolik aktüatör, 2800 N, 20 mm, AC 24 V, DC 0…10 V / 4…20 mA
• SKD60U — Elektrohidrolik aktüatör, 1000 N, 20 mm, AC 24 V, DC 0…10 V / 4…20 mA, UL
• SAV81.00 — Elektromotorik aktüatör, 1600 N, 20/40 mm, AC/DC 24 V, 3 konumlu
• SAV61.00/HR — Elektromotorik aktüatör, 1600 N, 40 mm, AC/DC 24 V, DC 0…10 V, 120 s, yay geri dönüşsüz, Intelligent Valve için yüksek çözünürlüklü
• SAV61.00/MO — Elektromotorik aktüatör, 1600 N, 20/40 mm, Modbus RTU

Ürün künyesi

Teknik özellikler

Değerler üretici föyünden girilmiştir. Seçiminizden emin değilseniz mühendis desteğimize danışabilirsiniz — ücretsizdir.

Belgeler üreticinin yayımladığı dildedir. Türkçe teknik destek ya da uygulama sorunuz için mühendislerimize yazın — ücretsizdir. Belgelerin tüm hakları üreticisi Siemens’e aittir.
