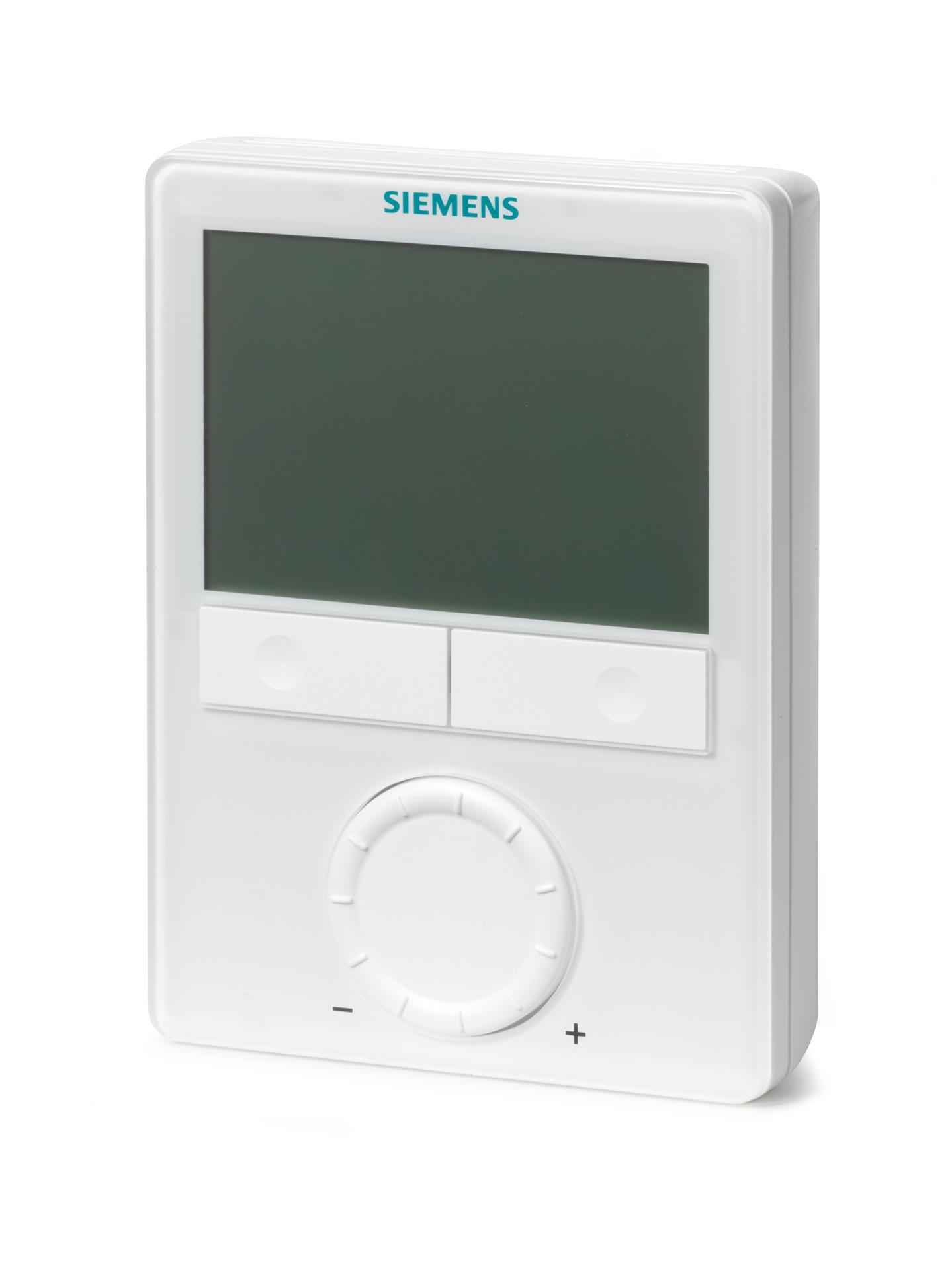

Siemens RDG110 Fancoil ve Isı Pompası Oda Termostatı (2 Konumlu Çıkış, 1 veya 3 Kademeli Fan, AC 230 V, Sıva Üstü)
Besleme
AC 230 V
Kontrol
2 konumlu
Çıkış
SPDT röle
Montaj tipi
Duvar
Sıcaklık ayar aralığı
5…40 °C
Fan coil üniteleri ve ısı pompası uygulamaları için AC 230 V oda termostatı. 2 konumlu çıkışlar, otomatik/manuel fan, 3 çok fonksiyonlu giriş, 5…40 °C, IP30.
RDG110, fan coil üniteleri ve ısı pompası uygulamaları için AC 230 V beslemeli oda termostatıdır. 2 borulu, elektrikli ısıtıcılı 2 borulu, radyatör/yerden ısıtmalı 2 borulu, 4 borulu ve 2 kademeli ısıtma veya soğutma sistemlerinde kullanılır.
Vana, kompresör veya elektrikli ısıtıcı için 2 adet SPDT 2 konumlu çıkış ve 1 ya da 3 kademeli fan çıkışı vardır; toplam 5 röle çıkışı 230 V'ta anahtarlama yapar. Fan hızı ve ısıtma/soğutma geçişi otomatik veya manuel seçilir. 3 çok fonksiyonlu giriş; kart anahtarı, harici oda/dönüş havası sensörü (QAH11.1, QAA32), ısıtma/soğutma geçişi, çalışma modu geçişi, pencere kontağı, çiy noktası izleme, elektrikli ısıtıcı izni ve arıza kontağı için kullanılabilir.
Konfor, Enerji Tasarrufu ve Koruma çalışma modları, minimum/maksimum ayar sınırı ve arka aydınlatmalı ekran bulunur. Vidalı duvar montajı içindir; koruma sınıfı IP30'dur.
Öne Çıkan Özellikler
- Konfor, Enerji Tasarrufu ve Koruma çalışma modları
- 2 konumlu kontrol çıkışları
- Otomatik veya manuel fan hızı
- 3 çok fonksiyonlu giriş (kart anahtarı, harici sensör, pencere kontağı, çiy noktası vb.)
- Otomatik veya manuel ısıtma/soğutma geçişi
- Minimum / maksimum ayar değeri sınırlaması
- Arka aydınlatmalı ekran
- 2 borulu, 4 borulu, elektrikli ısıtıcılı ve 2 kademeli sistemler
Teknik Özellikler
| Besleme gerilimi | AC 230 V |
|---|---|
| Güç tüketimi | 12 VA, 2 W |
| Sıcaklık ayar aralığı | 5…40 °C |
| Anahtarlama farkı | Isıtma: 0,5…6 K; Soğutma: 0,5…6 K |
| Analog giriş sayısı | 2 |
| Dijital giriş sayısı | 1 |
| Röle çıkışları | Vana, kompresör veya elektrikli ısıtıcı: 2 çıkış (SPDT), 2 konumlu; Fan: 1 veya 3 kademe |
| Röle çıkışı sayısı | 5 |
| Röle çıkışı, anahtarlama gerilimi | 230 V |
| Röle çıkışı, anahtarlama akımı | Vana, kompresör veya elektrikli ısıtıcı: 5 (3) A; Fan: 5 (4) A |
| Tasarım | Oda sensörü |
| Montaj tipi | Vidalı duvar montajı |
| Koruma sınıfı | IP30 |
| Ölçüler (G x Y x D) | 93 x 128 x 30,8 mm |
| Renk | Beyaz (RAL9003) |
Ürün künyesi
- Kategori Fancoil (FCU) Termostatı
- Marka Siemens
- Model RDG110
- Besleme gerilimi AC 230 V
- Kontrol tipi 2 konumlu
- Çıkış tipi SPDT röle
- Koruma sınıfı (IP) IP30
- Montaj tipi Duvar
- Sıcaklık ayar aralığı 5…40 °C
- Fan kademesi 3 kademe
- Renk Beyaz
- Ölçüler 93 x 128 x 30,8 mm
- SKU S55770-T160
- Barkod 7612914068828
Teknik özellikler
| Besleme gerilimi | AC 230 V |
|---|---|
| Kontrol tipi | 2 konumlu |
| Çıkış tipi | SPDT röle |
| Koruma sınıfı (IP) | IP30 |
| Montaj tipi | Duvar |
| Sıcaklık ayar aralığı | 5…40 °C |
| Fan kademesi | 3 kademe |
| Renk | Beyaz |
| Ölçüler | 93 x 128 x 30,8 mm |
Değerler üretici föyünden girilmiştir. Seçiminizden emin değilseniz mühendis desteğimize danışabilirsiniz — ücretsizdir.
Teknik dokümanlar
Üreticinin yayımladığı orijinal belgeler: teknik föy, montaj ve kullanım kılavuzları, uygunluk beyanları ve çizimler. Dosyalar değiştirilmeden, kendi sunucumuzdan sunulur.
Teknik föy 2
Montaj kılavuzu 1
Kullanım kılavuzu 1
Uygunluk beyanı / sertifika 3
PDF
CE Declaration RDG1xx, RDG400
Siemens · AB uygunluk beyanı (CE) · 3 sayfa · 225 KB
EN İndir
PDF
Room thermostat with KNX RDG100KN, RDG400KN; Wall-mounted room thermostat RDG100, RDG100T, RDG100T/H, RDG110, RDG140, RDG160, RDG400
Siemens · Çevresel ürün beyanı · 2 sayfa · 95 KB
EN İndir
PDF
EPD Type III - Room thermostats with external power supply - RDD.., RDE.., RDF.., RDG.., RDS.., RDU.. thermostats and RCR.. receivers
Siemens · Çevresel ürün beyanı (EPD) · 13 sayfa · 518 KB
EN İndir
CAD / BIM 1
Belgeler üreticinin yayımladığı dildedir. Türkçe teknik destek ya da uygulama sorunuz için mühendislerimize yazın — ücretsizdir. Belgelerin tüm hakları üreticisi Siemens’e aittir.
