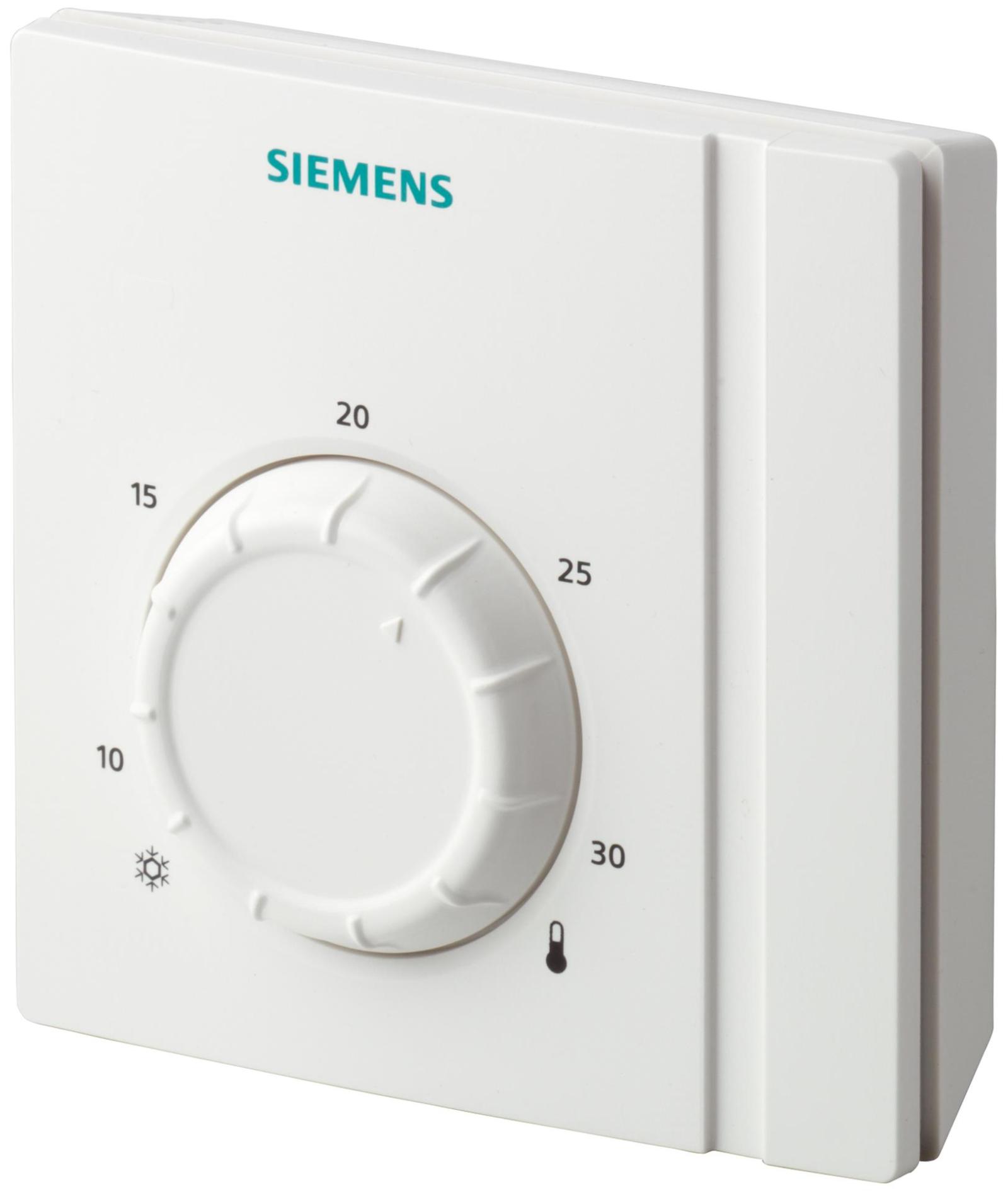

Isıtma veya soğutma uygulamaları için temel model elektromekanik oda termostatı. Düğmeyle 8…30 °C ayar, 1 adet değiştirici kontak, AC 24…250 V, 6 A, IP30.
RAA21, yalnız ısıtma ya da yalnız soğutma uygulamalarında oda sıcaklığını iki konumlu kontrol eden temel model elektromekanik oda termostatıdır. Ayar değeri ön yüzdeki düğme ile 8…30 °C aralığında belirlenir.
Termostat 1 adet değiştirici (change-over) röle kontağına sahiptir; AC 24…250 V gerilimde 0,2…6 (2) A anahtarlama yapar. 2 telli bağlantı ile kombi, pompa, vana motoru gibi yükleri doğrudan kumanda edebilir; ısıtmada anahtarlama farkı 1 K'dir.
Vidalı duvar montajı içindir. Koruma sınıfı IP30, ölçüleri 96 x 97 x 35,3 mm'dir.
| Sıcaklık ayar aralığı | 8…30 °C |
|---|---|
| Bağlantı kablosu | 2 telli |
| Anahtarlama farkı | Isıtma: 1 K |
| Dijital çıkış, anahtarlama akımı | 6 A |
| Röle çıkışları | Değiştirici kontak |
| Röle çıkışı sayısı | 1 |
| Röle çıkışı, anahtarlama gerilimi | 250 V |
| Anahtarlama gerilimi | AC 24…250 V |
| Anahtarlama akımı | 0,2…6 (2) A |
| Montaj tipi | Vidalı duvar montajı |
| Koruma sınıfı | IP30 |
| Ölçüler (G x Y x D) | 96 x 97 x 35,3 mm |
| Renk | Açık beyaz |
| Kontrol tipi | On/Off |
|---|---|
| Çıkış tipi | SPDT röle |
| Koruma sınıfı (IP) | IP30 |
| Montaj tipi | Duvar |
| Sıcaklık ayar aralığı | 8…30 °C |
| Renk | Beyaz |
| Ölçüler | 96 x 97 x 35,3 mm |
Değerler üretici föyünden girilmiştir. Seçiminizden emin değilseniz mühendis desteğimize danışabilirsiniz — ücretsizdir.
