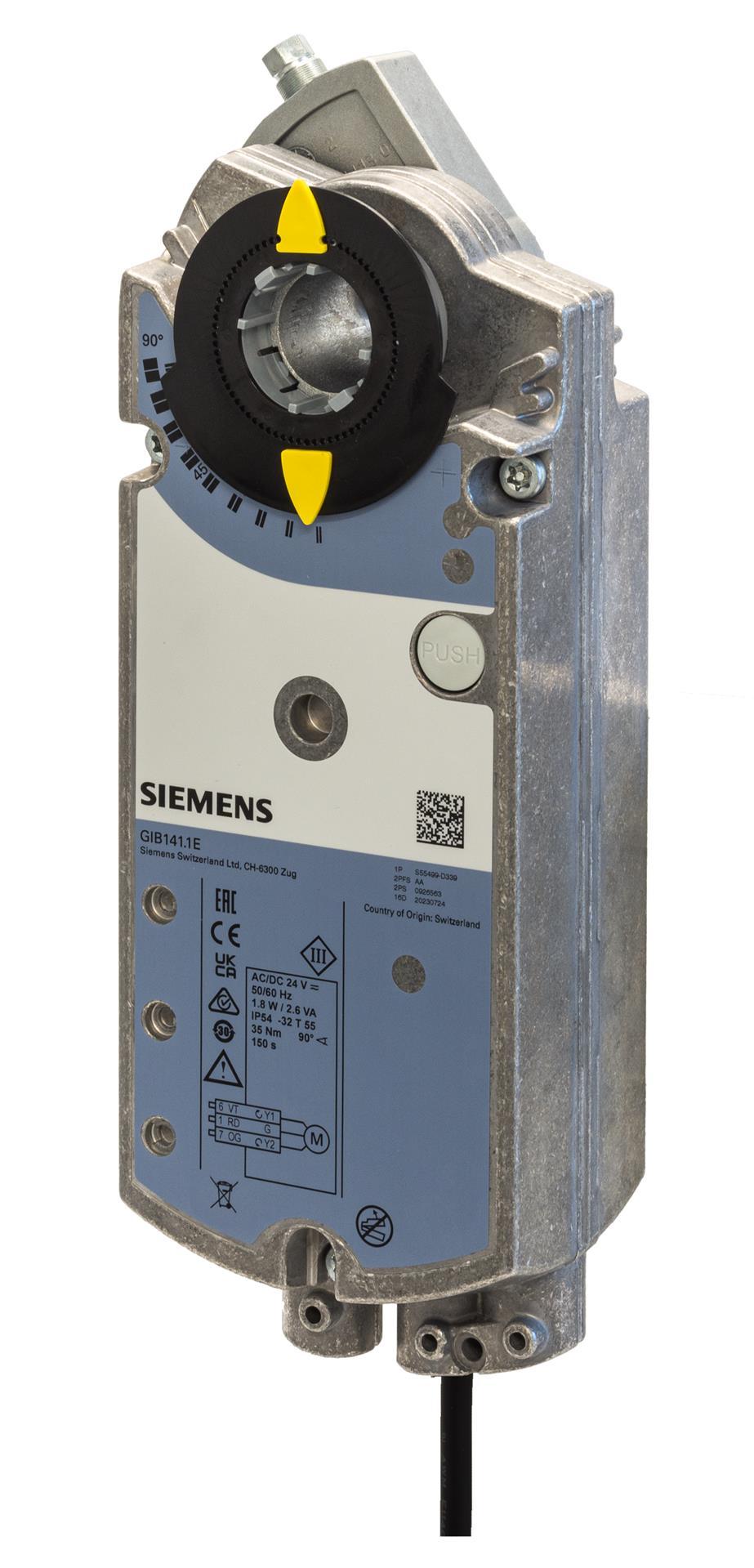

Siemens GIB341.1E Döner Damper Motoru (35 Nm, 6 m², Yay Geri Dönüşsüz, AC 100-240 V, 150 s)
Besleme
AC 100…240 V
Moment
35 Nm
Ölçüler
100 x 300 x 67,5 mm
Koruma
IP54
Yay
Yok
Büyük hava damperleri için yay geri dönüşsüz elektromotorik döner damper motoru. 35 Nm tork, 6 m² damper alanı, AC 100…240 V besleme, 90° dönüş ve 150 s süre.
GIB341.1E, havalandırma ve iklimlendirme sistemlerinde büyük kesitli hava damperlerini sürmek için kullanılan, yay geri dönüşsüz döner damper motorudur. 35 Nm dönme momentiyle 6 m²'ye kadar damper alanına uygundur; dönüş açısı 90°'dir.
AC 100…240 V ile beslenir, konumlandırma süresi 150 s'dir. Güç tüketimi 4,2 VA / 2,4 W, bekleme gücü 1,0 W'tır. Konum geri bildirimi yoktur; besleme kablosu 0,75 mm² kesitli ve 0,9 m uzunluğundadır.
Kendinden merkezlemeli mil adaptörü, konum göstergesi ve ayarlanabilir mekanik sınır stoperiyle gelir. Basınçlı döküm alüminyum gövdelidir, IP54 koruma sınıfına sahiptir ve hava koşullarından korunmuş iç mekânda kullanılır.
Öne Çıkan Özellikler
- Kendinden merkezlemeli mil adaptörü: mil çapı 8…25,6 mm, kare mil 6…18 mm, minimum mil uzunluğu 20 mm
- Konum göstergesi ve ayarlanabilir mekanik sınır stoperi
- Manuel kumanda için dişli mekanizmasını ayıran buton
- Basınçlı döküm alüminyum gövde ve 0,9 m bağlantı kablosu
- 35 Nm dönme momenti, 6 m² damper alanı
- AC 100…240 V besleme, 150 s konumlandırma süresi
- IP54 koruma sınıfı
Teknik Özellikler
| Dönme momenti | 35 Nm |
|---|---|
| Damper alanı | 6 m² |
| Dönüş açısı | 90° |
| Güç tüketimi | 4,2 VA, 2,4 W, bekleme gücü: 1,0 W |
| Konumlandırma süresi | 150 s |
| Kablo uzunluğu | 0,9 m |
| Bağlantı kablosu | Besleme: 0,75 mm²; 0,9 m |
| Yay geri dönüş | Yok |
| Koruma sınıfı | IP54 |
| Ortam sıcaklığı (çalışma) | -32…55 °C |
| Ortam nemi (çalışma) | 95 % bağıl nem |
| Ölçüler (G x Y x D) | 100 x 300 x 67,5 mm |
| Besleme gerilimi | AC 100…240 V |
| Sigorta | 6 A |
| Konum geri bildirimi | Yok |
| Yardımcı kontak | Yok |
| Tam çevrim sayısı | 60000 |
| Anma darbe gerilimi | 4000 V |
| Çalışma tipi | Tip 1 |
| Kirlilik derecesi | 3 |
| Montaj yeri | İç mekân, hava koşullarından korunmuş |
Aksesuarlar ve Uyumlu Ürünler
- ASK71.1 — Kanal montajı için döner/lineer montaj kiti
- ASK71.2 — Çerçeve montajı için döner/lineer montaj kiti
- ASK71.3 — Krank kolu kiti (GCA, GBB ve GIB için)
- ASK71.4 — Braketli krank kolu kiti (GCA, GBB, GIB, GKB için)
- ASK71.9 — Üniversal krank kolu
- ASK74.1 — Özel mil adaptörü
- ASK74.7 — Mil uzatması
- ASK75.1 — Döner motor için koruma kapağı
- ASK74.17 — Mil adaptörü, kare 15 mm
- ASK74.18 — Mil adaptörü, kare 12 mm
- ASK74.19 — Mil adaptörü, kare 10 mm
- ASK74.20 — Mil adaptörü, kare 8 mm
- ASK71.06 — Standart mil adaptörü (GM)
- ASC77.1E — Harici yardımcı kontak grubu, 1 kontak
- ASC77.2E — Harici yardımcı kontak grubu, 2 kontak
Ürün künyesi
- Kategori Damper Motorları
- Marka Siemens
- Model GIB341.1E
- Besleme gerilimi AC 100…240 V
- Koruma sınıfı (IP) IP54
- Yay geri dönüş Yok
- Dönme momenti 35 Nm
- Çalışma süresi 150 s
- Kablo uzunluğu 0,9 m
- Dönüş açısı 90°
- Ortam sıcaklığı -32…55 °C
- Ölçüler 100 x 300 x 67,5 mm
- Damper alanı 6 m²
- SKU S55499-D346
- Barkod 7612914115393
Teknik özellikler
| Besleme gerilimi | AC 100…240 V |
|---|---|
| Koruma sınıfı (IP) | IP54 |
| Yay geri dönüş | Yok |
| Dönme momenti | 35 Nm |
| Çalışma süresi | 150 s |
| Kablo uzunluğu | 0,9 m |
| Dönüş açısı | 90° |
| Ortam sıcaklığı | -32…55 °C |
| Ölçüler | 100 x 300 x 67,5 mm |
| Damper alanı | 6 m² |
Değerler üretici föyünden girilmiştir. Seçiminizden emin değilseniz mühendis desteğimize danışabilirsiniz — ücretsizdir.
Teknik dokümanlar
Üreticinin yayımladığı orijinal belgeler: teknik föy, montaj ve kullanım kılavuzları, uygunluk beyanları ve çizimler. Dosyalar değiştirilmeden, kendi sunucumuzdan sunulur.
Teknik föy 1
Montaj kılavuzu 1
Uygunluk beyanı / sertifika 3
PDF
CE Declaration GIB...
Siemens · AB uygunluk beyanı (CE) · 2 sayfa · 280 KB
DE İndir
PDF
Damper Actuators GBB..1../GIB..1..
Siemens · Çevresel ürün beyanı · 4 sayfa · 88 KB
EN İndir
PDF
EPD Type II with LCA - OpenAir™ - Electromotoric Rotary Damper Actuators - GB…, GC…, GI… Actuators
Siemens · Çevresel ürün beyanı (EPD) · 414 KB
EN İndir
Belgeler üreticinin yayımladığı dildedir. Türkçe teknik destek ya da uygulama sorunuz için mühendislerimize yazın — ücretsizdir. Belgelerin tüm hakları üreticisi Siemens’e aittir.
